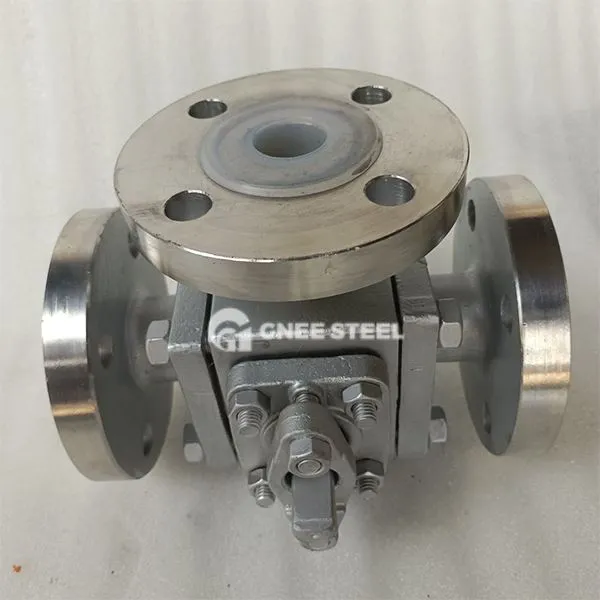

জাল 3- উপায় বল ভালভ

নকল ত্রি-মুখী বল ভালভ একটি বিশেষ বল ভালভকে বোঝায় যার ভালভ বডি ফোরজিং প্রক্রিয়া দ্বারা গঠিত হয় (কাস্ট ভালভ বডি থেকে পৃথক) . এটি উচ্চতর তাপমাত্রা, উচ্চ চাপ, শক্তিশালী জারা বা উচ্চ পরিচ্ছন্নতার প্রয়োজনীয়তা সহ কঠোর কাজের অবস্থার জন্য উপযুক্ত এবং এটি উপযুক্ত}}}

 সুবিধা

1. উচ্চ শক্তি এবং চাপ প্রতিরোধের কর্মক্ষমতা ‌
- ঘনত্বের সুবিধা অর্জন ‌
ফোরজিং প্রক্রিয়া কাস্টিং ছিদ্র ত্রুটিগুলি দূর করে, উপাদানগুলির ঘনত্বকে 15%বৃদ্ধি করে এবং উচ্চতর প্রসার্য শক্তি রাখে;
চাপ ভারবহন ক্ষমতা ‌ ক্লাস 900 (90 এমপিএ) এ পৌঁছাতে পারে, যা অতি-উচ্চ চাপ তেল এবং গ্যাস পাইপলাইনগুলির জন্য উপযুক্ত .
- তাপমাত্রা দৃ ness ়তা গ্যারান্টি ‌
নকল ইস্পাত (যেমন এএসটিএম এ 350 এলএফ 2) ক্রাইওজেনিকভাবে চিকিত্সা করা হয়, প্রভাব শক্তি সহ 40 জ এর চেয়ে বেশি বা সমান শক্তি সহ -196 ডিগ্রি, এবং নিম্ন তাপমাত্রা ভঙ্গুর ক্র্যাকিংয়ের বিরুদ্ধে প্রতিরোধী .}

2. উন্নত সিলিং নির্ভরযোগ্যতা ‌
Met মেটাল হার্ড সিল অভিযোজনযোগ্যতা ‌

ফোরজিং পৃষ্ঠের একটি উচ্চ ফিনিস রয়েছে (আরএ 0.8μm এর চেয়ে কম বা সমান) এবং এটি টংস্টেন কার্বাইড লেপযুক্ত গোলকের সাথে মিলে যায় vi ক্লাস VI সিলিং ‌ অর্জন করতে;
সিলিং জীবন উচ্চ তাপমাত্রার অবস্থার (450 ডিগ্রি) (কাস্ট ভালভের দেহের সাথে তুলনা করে) 3 বার দ্বারা প্রসারিত হয় .
-দ্বি-নির্দেশমূলক চাপ স্ব-ভারসাম্য ‌

দ্বৈত পিস্টন এফেক্ট ভালভ সিট ডিজাইন, জিরো ফুটো (10⁻⁶ এমবার · l/s এর চেয়ে কম বা সমান ফুটো হার) যখন ফরোয়ার্ড এবং বিপরীত চাপের পার্থক্য 10 এমপিএ . এর চেয়ে কম বা সমান হয়

3. কাঠামোগত অপ্টিমাইজেশনের সুবিধা ‌
- কমপ্যাক্ট এবং লাইটওয়েট ডিজাইন ‌

একই চাপ স্তরের অধীনে, নকল ইস্পাত ভালভ বডিটি কাস্ট ভালভ বডি থেকে 30% হালকা, ইনস্টলেশন স্থান সংরক্ষণ করে; Pt টপ-মাউন্টেড স্ট্রাকচার ‌: রক্ষণাবেক্ষণের জন্য পাইপলাইনটি ভেঙে ফেলার দরকার নেই, এবং সিলগুলির অনলাইন প্রতিস্থাপনে 30 মিনিটেরও কম সময় লাগে . nen

ওয়ান-পিস নকল ভালভ স্টেম ভাঙ্গনের ঝুঁকি দূর করে এবং এপিআই 607 ফায়ারপ্রুফ শংসাপত্রের সাথে মিলিত হয় (650 ডিগ্রীতে 30 মিনিটের আগুনের পরে কোনও ফুটো নেই);

অ্যান্টি-স্ট্যাটিক ডিভাইস (10Ω এর চেয়ে কম বা সমান প্রতিরোধের) অপারেটিং জ্বলনযোগ্য মিডিয়া . থেকে স্পার্কগুলিকে বাধা দেয়

 স্পেসিফিকেশন

‌ ভালভ বডি ফোরজিং প্রক্রিয়া ‌

উপাদান: কার্বন ইস্পাত (এ 105), স্টেইনলেস স্টিল (304/316 এল) বা নিকেল-ভিত্তিক খাদ (যেমন এন 6);
সুবিধাগুলি: ফোরজিং কাস্টিং ছিদ্রযুক্ত ত্রুটিগুলি দূর করে এবং ভারবহন চাপটি ক্লাসে পৌঁছতে পারে 900.
‌বল এবং ফ্লো চ্যানেল ডিজাইন ‌

‌T-টাইপ স্ট্রাকচার ‌: তিনটি বন্দর ডাইভার্সন, সঙ্গম বা মাঝারি স্যুইচিং (যেমন তেলের অনুপাত) অর্জনের জন্য অরথোগোনাল;
‌ এল-টাইপ স্ট্রাকচার ‌: কেবলমাত্র দুটি বন্দর সংযুক্ত রয়েছে, প্রবাহের দিকনির্দেশ স্যুইচিংয়ের জন্য উত্সর্গীকৃত (যেমন কুলিং ওয়াটার চ্যানেল স্যুইচিং);
গর্তের মাধ্যমে বলের পৃষ্ঠটি শক্ত করা হয় (যেমন টুংস্টেন কার্বাইড স্প্রে), এবং পরিধানের প্রতিরোধের 2 বার বৃদ্ধি করা হয় .
সিলিং সিস্টেম ‌

ভালভ আসন: পলিটেট্রাফ্লুওরোথিলিন (পিটিএফই) সাধারণ তাপমাত্রার জন্য ব্যবহৃত হয়, উচ্চ তাপমাত্রার জন্য বর্ধিত পিইইকে/পিপিএল ব্যবহৃত হয়; ধাতব হার্ড সিল অতি-উচ্চ চাপের জন্য ব্যবহৃত হয়;
Op টপ-মাউন্টড ডিজাইন ‌: ভালভ স্টেম এবং বলটি সামগ্রিকভাবে জাল করা হয়, এবং রক্ষণাবেক্ষণের সময় অনলাইনে অনলাইনে একত্রিত হয়ে একত্রিত হতে পারে .

ড্রাইভ মোড ‌

ম্যানুয়াল, বায়ুসংক্রান্ত (এটিএক্স সার্টিফাইড) বা বৈদ্যুতিক, প্রতিক্রিয়া গতি 0 . 5 সেকেন্ডের চেয়ে কম বা সমান (জরুরী কাট-অফ শর্ত)।

 উত্পাদন এবং পরীক্ষার প্রয়োজনীয়তা:
‌Material শংসাপত্র ‌: - ASTM A105 (কার্বন ইস্পাত) বা A182 (স্টেইনলেস স্টিল) এর সাথে মেনে চলেন;
- উপাদান ট্রেসেবিলিটি রিপোর্ট এবং তাপ চিকিত্সার রেকর্ড সরবরাহ করুন
‌ সিয়াল টেস্ট ‌: - নিম্নচাপ সীল (0.6 এমপিএ) আইএসও 5208 ক্লাস ভি এর চেয়ে কম বা সমান ফুটো হার;
- উচ্চ চাপ সিল (1.1 বার নামমাত্র চাপ) শূন্য দৃশ্যমান ফুটো
‌ পারফরম্যান্স টেস্ট ‌: - 2000 চাপ খোলার এবং সমাপনী চক্র (কোনও জ্যামিং/ফুটো নেই);
-অ্যান্টি-স্ট্যাটিক টেস্ট (স্টেম-বল প্রতিরোধের চেয়ে কম বা 10Ω এর চেয়ে কম)
Ec স্পেশাল শংসাপত্র ‌: - এপিআই 6 ডি (পাইপলাইন ভালভ);
- এপিআই 607 ফায়ার সুরক্ষা শংসাপত্র (পেট্রোকেমিক্যাল শিল্পের জন্য বাধ্যতামূলক প্রয়োজনীয়তা)

 অ্যাপ্লিকেশন



জাল 3- উপায় বল ভালভ



 প্যাকেজিং এবং পরিবহন নির্দিষ্টকরণ
‌ প্যাকিং প্রয়োজনীয়তা ‌
ডিএন 100 এর চেয়ে কম বা সমান ভালভ ব্যাস: আর্দ্রতা-প্রমাণ তেল কাগজের সাথে রেখাযুক্ত কাঠের বাক্স, প্লাস্টিকের প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত ফ্ল্যাঞ্জ পৃষ্ঠ;
ভালভ ব্যাস ＞ ডিএন 100: ফ্রেম কাঠের বাক্স স্থির, ভালভ বডি সংঘর্ষ রোধ করতে স্থগিত করা হয়েছে .
‌ ট্রান্সপোর্টেশন মার্ক ‌
বক্স চিহ্নিতকরণ: "ward র্ধ্বমুখী" "আর্দ্রতা-প্রমাণ" চিহ্ন এবং ভালভ মডেল, চাপ স্তর;
সংযুক্ত নথি: প্যাকিং তালিকা, সঙ্গতিপূর্ণ শংসাপত্র, উপাদান প্রতিবেদন, পরীক্ষার শংসাপত্র (এপিআই/আইএসও শংসাপত্র সহ)
