সম্পূর্ণ বোর ট্রুনিয়ন মাউন্ট করা বল ভালভ

পূর্ণ বোর ট্রুনিয়ন মাউন্টেড বল ভালভ হ'ল এক ধরণের বল ভালভ যা মূল কাঠামো হিসাবে এক্সেন্ট্রিক বল ডিজাইন এবং ট্রুনিয়ন ড্রাইভ সহ, এর পূর্ণ বোর প্রবাহের পথটি পাইপলাইনের অভ্যন্তরীণ ব্যাসের সমান, যা উচ্চ সান্দ্রতার জন্য উপযুক্ত, কণার থাকে বা দ্রুতগতিতে দ্রুত ব্যবহার করে এবং পেট্রোলিয়াম, রাসায়নিক, রাসায়নিক, কেমিক্যাল, কেমিক্যাল, কেমিক্যাল, কেমিক্যাল, কেমিক্যাল, কেমিক্যাল, কেমিক্যাল, রাসায়নিক, রাসায়নিক, রাসায়নিক, রাসায়নিক, কেমিক্যাল, কেমিক্যাল,

কাঠামো

মূল উপাদান:

• ট্রুনিয়ন এবং বল:

প্রাক-স্থানচ্যুতি উত্পাদন করতে বল রোটেশন দ্বারা চালিত এক্সেন্ট্রিক শ্যাফ্ট ডিজাইনের জন্য ট্রুনিয়ন, সিলিং পৃষ্ঠের পরিধান হ্রাস করে; বলের পৃষ্ঠের আয়না পলিশিং, সম্পূর্ণ বোর ডিজাইন যাতে সংকুচিত ছাড়াই প্রবাহের পথটি নিশ্চিত করে।

• ভালভ বডি এবং সিট:

ভালভের দেহটি কাস্ট ইস্পাত বা স্টেইনলেস স্টিল দিয়ে তৈরি এবং অভ্যন্তরীণ চ্যানেলটি পাইপলাইনের ব্যাসের সমান; ভালভের আসনটি ভাসমান নকশার, এবং সীলটি বসন্ত বা মাঝারি চাপের মাধ্যমে বলটি টিপে গঠিত হয়।

• ড্রাইভিং ডিভাইস:

ট্রুনিয়ন বাহ্যিক কৃমি গিয়ার, বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটর, 90 ডিগ্রি র‌্যাপিড খোলার এবং বন্ধকে সমর্থন করে।
সহায়ক কাঠামো:

• আগুন এবং বিস্ফোরণ-প্রমাণ ডিজাইন: স্টেম অ্যান্টি-ডিসেনজেজমেন্ট স্ট্রাকচার, ধাতব সিল রিডানডেন্সি, উচ্চ তাপমাত্রা এবং উচ্চ চাপের পরিবেশের সাথে খাপ খাইয়ে নেওয়া।
• অ্যান্টি-স্ট্যাটিক ডিভাইস: বিপজ্জনক মিডিয়াগুলির বিস্ফোরণ এড়াতে স্থির বিদ্যুতের রফতানির সাথে বসন্ত এবং বল যোগাযোগের মাধ্যমে।

• নামমাত্র ব্যাস (ডিএন): ডিএন 50- ডিএন 1200 (বড় মুখের ধরণ), পূর্ণ-থ্রু প্রবাহের পথটি পাইপের অভ্যন্তরীণ ব্যাসের সমান।
• চাপ রেটিং:
• প্রচলিত মডেল: শ্রেণি 150- Class900 (আমেরিকান স্ট্যান্ডার্ড), পিএন 16- পিএন 40 (ইউরোপীয় মান)।
• উচ্চ চাপ কাস্টমাইজড: ক্লাস 2500 (42 এমপিএ) অবধি, গভীর ভাল গ্যাস নিষ্কাশন বা উচ্চ চাপ সংক্রমণের জন্য উপযুক্ত।
• সংযোগ: ফ্ল্যাঞ্জ সংযোগ (স্ট্যান্ডার্ড বা বর্ধিত ফ্ল্যাঞ্জ), ক্ল্যাম্পিং টাইপ বা ওয়েল্ডিং টাইপ।

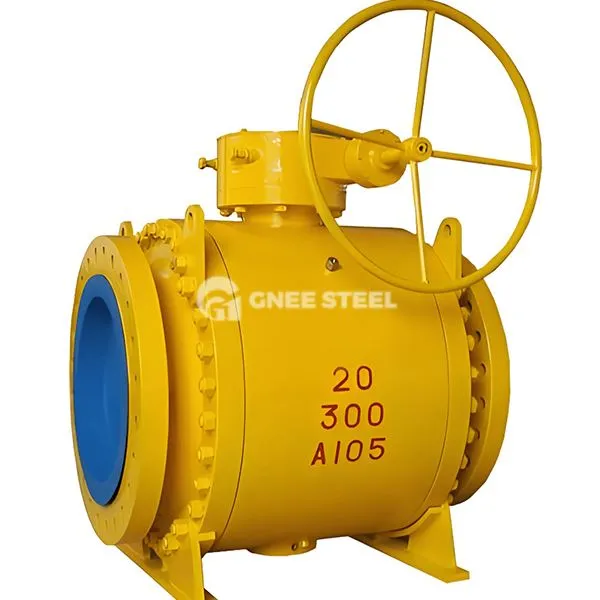

Gnee পূর্ণ বোর ট্রুনিয়ন মাউন্ট করা বল ভালভ



বৈশিষ্ট্য এবং সুবিধা

• নিম্ন প্রবাহ প্রতিরোধের এবং উচ্চ প্রবাহ ক্ষমতা: পূর্ণ বোর ডিজাইন মাঝারি প্রতিরোধের হ্রাস করে, উচ্চ প্রবাহের পরিস্থিতিতে উপযুক্ত সোজা পাইপের প্রবাহ প্রতিরোধের সহগের কাছাকাছি।
• পরিধান-প্রতিরোধী এবং দীর্ঘ জীবন:

বল এবং আসনটি হার্ড অ্যালো বা নিকেল-ভিত্তিক খাদ দিয়ে লেপযুক্ত, যা কণা এবং তন্তুযুক্ত মিডিয়াগুলির ঘোরাঘুরির বিরুদ্ধে প্রতিরোধী।
এক্সেন্ট্রিক ট্রুননিয়ন কাঠামো খোলার এবং বন্ধের ঘর্ষণকে হ্রাস করে, সিলিং পৃষ্ঠের জীবন 30%এরও বেশি বৃদ্ধি করা হয়।

• নির্ভরযোগ্য সিলিং:

ডাবল সিলিং পৃষ্ঠ (ধাতু/নরম সিল) ডিজাইন, শূন্য ফুটো অর্জন করতে, ভ্যাকুয়াম সিস্টেম প্রযোজ্য।
ভাসমান সিট ক্ষতিপূরণ কাঠামো, স্বয়ংক্রিয়ভাবে তাপমাত্রা বা চাপ পরিবর্তনের কারণে সৃষ্ট বিকৃতিটির সাথে খাপ খাইয়ে নেওয়া।

• সুবিধাজনক অপারেশন:

90 ডিগ্রি রোটেশন খোলার এবং সমাপ্তি, কম টর্ক (সাধারণ বল ভালভের মাত্র 60%), দূরবর্তী অটোমেশন নিয়ন্ত্রণের জন্য সমর্থন।

অ্যাপ্লিকেশন

• তেল ও গ্যাস:

তেল ওয়েল গ্যাস এক্সট্রাকশন সিস্টেম, দীর্ঘ-দূরত্বের পাইপলাইন উচ্চ-চাপের কাট-অফ, সালফারযুক্ত প্রাকৃতিক গ্যাস নিয়ন্ত্রণ।

• রাসায়নিক ও ফার্মাসিউটিক্যাল:

উচ্চ-সান্দ্রতা রজন, অনুঘটকযুক্ত স্লারি, ক্ষয়কারী অ্যাসিড এবং ক্ষারীয় মিডিয়া পরিবহন।

• ধাতুবিদ্যা এবং বিদ্যুৎ:

উচ্চ-তাপমাত্রা বাষ্প পাইপলাইন, কয়লার ধূলিকণা এবং ছাই চিকিত্সা, জল ব্যবস্থা প্রচারিত।

• পরিবেশ সুরক্ষা এবং পৌরসভা:

শক্ত কণাযুক্ত বর্জ্য জল চিকিত্সা, স্ল্যাজ কনভাইং পাইপলাইন

• মিডিয়া অভিযোজনযোগ্যতা: একমাত্র ভালভের ধরণ যা একই সাথে উচ্চ সান্দ্রতা, কণা এবং উচ্চ চাপ সিলিং প্রয়োজনীয়তাগুলিকে সম্বোধন করতে পারে, মিডিয়া স্ফটিককরণ বা ক্লগিং এড়ানো।
• অর্থনীতি: পূর্ণ বোর ডিজাইন পাম্পিং শক্তি খরচ, গেট বা গ্লোব ভালভের চেয়ে কম রক্ষণাবেক্ষণের ব্যয় হ্রাস করে।
• সুরক্ষা: এপিআই 607/6 এফএ এবং অন্যান্য চাহিদাযুক্ত মানগুলির সাথে সামঞ্জস্য রেখে আগুন, বিস্ফোরণ এবং অ্যান্টি-স্ট্যাটিক ডিজাইন।
