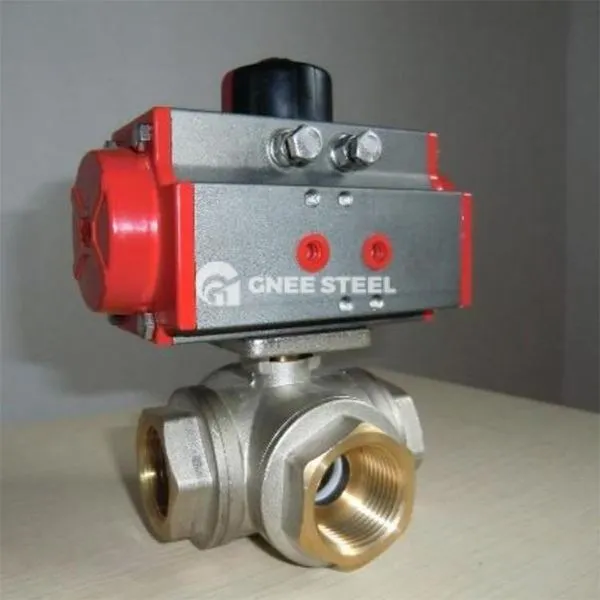

উচ্চ-চাপ 3- উপায় বল ভালভ

উচ্চ-চাপ ত্রি-মুখী বল ভালভ একটি নিয়ন্ত্রণ ভালভ যা উচ্চ-চাপ তরল সিস্টেমে ব্যবহৃত হয়। এটি মাঝারি প্রবাহের দিকটি স্যুইচ করতে পারে, চ্যানেলগুলিকে সংযুক্ত করতে পারে বা বলটি ঘোরার মাধ্যমে নির্বাচন করে এগুলি বন্ধ করতে পারে। এটি উচ্চ-চাপ, উচ্চ-তাপমাত্রা এবং অত্যন্ত ক্ষয়কারী পরিবেশ যেমন পেট্রোলিয়াম, রাসায়নিক শিল্প এবং প্রাকৃতিক গ্যাসের তরল নিয়ন্ত্রণের জন্য উপযুক্ত।

কাঠামো এবং শ্রেণিবিন্যাস
মূল উপাদান

মূল কাঠামোটি ভালভ বডি, বল, ভালভ সিট, ভালভ স্টেম এবং অপারেটিং হ্যান্ডেল দ্বারা গঠিত। ভালভের দেহটি বেশিরভাগ স্টেইনলেস স্টিল বা কার্বন ইস্পাত দিয়ে তৈরি এবং বলটি ব্রাস এবং স্টেইনলেস স্টিলের মতো চাপ-প্রতিরোধী উপকরণ দিয়ে তৈরি করা যেতে পারে।

সিলিং উপকরণগুলির মধ্যে উচ্চ-চাপের পরিবেশের অধীনে সিলিং নিশ্চিত করার জন্য ফ্লুরোরবারবার, পলিটেট্রাফ্লুওরোথিলিন (পিটিএফই) ইত্যাদি অন্তর্ভুক্ত।

শ্রেণিবিন্যাস টাইপ করুন
টি-টাইপ: তিনটি অরথোগোনাল পাইপগুলি একে অপরের সাথে সংযুক্ত হতে পারে বা তৃতীয় চ্যানেলটি কেটে ফেলা যায়, যা ডাইভার্সন এবং সঙ্গমের অবস্থার জন্য উপযুক্ত।
এল-টাইপ: কেবলমাত্র দুটি অরথোগোনাল পাইপ সংযুক্ত রয়েছে এবং তৃতীয় চ্যানেলটি একই সময়ে সংযুক্ত করা যায় না। এটি মূলত মাঝারি বিতরণের জন্য ব্যবহৃত হয়।
ওয়াই-টাইপ: ডিজাইন 120 ডিগ্রি বা 135 ডিগ্রি ডাইভার্সন পোর্ট, মাঝারি স্যুইচিং দৃশ্যের জন্য উপযুক্ত।

কাজের নীতি
ভালভ স্টেমটি হ্যান্ডেল বা অ্যাকিউউটর দ্বারা ঘোরানোর জন্য চালিত হয়, বলটি বিভিন্ন কোণে ঘোরানোর জন্য চ্যানেলটি খুলতে এবং বন্ধ করতে বা প্রবাহের দিকটি স্যুইচ করতে চালিত করে:
‌ভাবে ওপেন স্টেট ‌: বল চ্যানেলটি পাইপলাইনের সাথে একত্রিত হয় এবং মাঝারিটি অবাধে প্রবাহিত হয়;
-কলা স্টেট ‌: মাঝারি প্রবাহকে অবরুদ্ধ করতে বলটি 90 ডিগ্রি ঘোরান ‌
সিলিং মেকানিজম উচ্চ চাপের অধীনে শূন্য ফুটো নিশ্চিত করতে ভালভ আসন এবং বল এবং ইলাস্টিক সিলিং উপাদানগুলির মধ্যে যান্ত্রিক ওয়েজ চাপের উপর নির্ভর করে ‌



উচ্চ-চাপ 3- উপায় বল ভালভ



অ্যাপ্লিকেশন

• শিল্প ক্ষেত্রগুলি: উচ্চ-চাপ তরল নিয়ন্ত্রণ যেমন সংকুচিত প্রাকৃতিক গ্যাস (সিএনজি) পরিবহন, জলবাহী সিস্টেম এবং তেল ক্ষেত্রের পাইপলাইন;
• বিশেষ পরিবেশ: প্রবাহের দিকনির্দেশ নিয়ন্ত্রণ এবং উচ্চ-তাপমাত্রা বাষ্প এবং ক্ষয়কারী রাসায়নিক পাইপলাইনগুলির বিতরণ।
