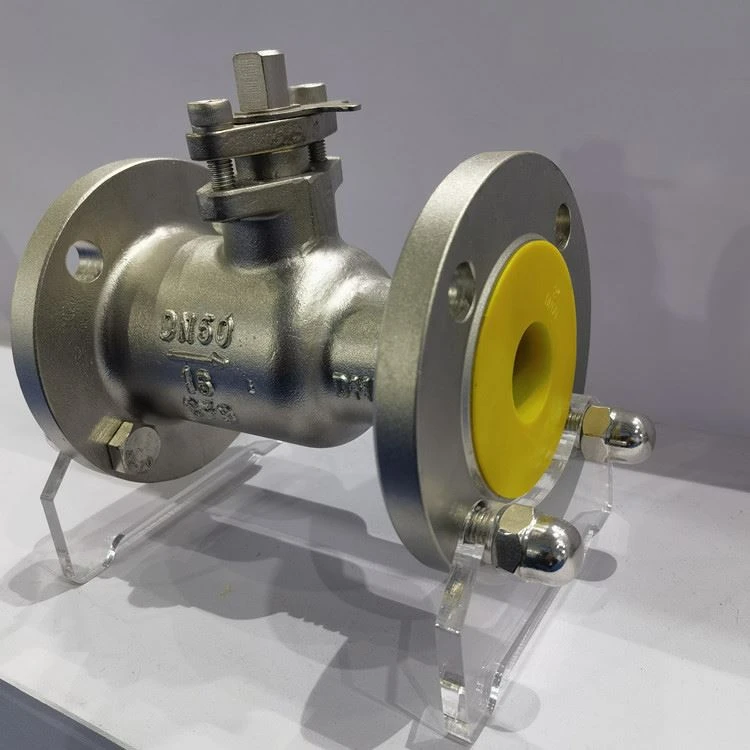

ইন্টিগ্রাল হাই-তাপমাত্রা বল ভালভএটি একটি বিশেষায়িত তরল নিয়ন্ত্রণ উপাদান যা চরম তাপীয় সাইকেল চালানো এবং উচ্চ{0}চাপের পরিবেশের জন্য তৈরি করা হয়েছে,এক-টুকরা (অখণ্ড)ঢালাই বা নকল বডি যা তীব্র তাপীয় চাপের অধীনে বিভক্ত-বডি ডিজাইনে পাওয়া বোল্টেড জয়েন্ট বা সেন্টার ফ্ল্যাঞ্জ গ্যাসকেটের সাথে জড়িত ফুটো ঝুঁকিকে মৌলিকভাবে দূর করে।
এটি একটি ব্যবহার করেধাতু-থেকে-ধাতু শক্ত সিলিংসিস্টেম, যেখানে বল এবং আসনগুলি পৃষ্ঠ- দ্বারা শক্ত করা হয়টংস্টেন কার্বাইড বা স্টেলাইট অ্যালয়উচ্চ-বেগ অক্সিজেন ফুয়েল (HVOF) স্প্রে করার মাধ্যমে, পৃষ্ঠের কঠোরতা অতিক্রম করেএইচআরসি 60ব্যতিক্রমী ক্ষয় এবং পরিধান প্রতিরোধের জন্য.
থেকে শুরু করে তাপমাত্রায় নির্ভরযোগ্যভাবে কাজ করতে সক্ষম425 ডিগ্রী থেকে 550 ডিগ্রীসুপারহিটেড বাষ্প, গলিত লবণ বা ভারী তেলের অনুঘটকের মতো চাহিদার মাধ্যমগুলিতে (এবং বিশেষত্বের মিশ্রণ সহ 800 ডিগ্রি পর্যন্ত) ভালভ অন্তর্ভুক্ত করেবেলেভিল স্প্রিং-ক্ষতিপূরণের আসনচাপ রেটিং জুড়ে তাপ সম্প্রসারণের কারণে বল জ্যামিং প্রতিরোধ করতেক্লাস 150 থেকে 2500, দীর্ঘ-মেয়াদী, শূন্য-বিদ্যুৎ উৎপাদন এবং পেট্রোকেমিক্যাল অ্যাপ্লিকেশনে ফুটো বিচ্ছিন্নতা অর্জনের জন্য এটি একটি গুরুত্বপূর্ণ সমাধান।
ইন্টিগ্রাল উচ্চ-তাপমাত্রা বল ভালভের অঙ্কন
প্রযুক্তিগত বিশেষ উল্লেখ
| আইটেম | স্পেসিফিকেশন |
| আকার পরিসীমা | 1/2" - 12" (DN15 - DN300) |
| প্রেসার রেটিং | ক্লাস 150 - ক্লাস 2500 (PN16 - PN420) |
| কাজের তাপমাত্রা | -29 ডিগ্রি থেকে 550 ডিগ্রি (বিশেষ খাদ সহ 800 ডিগ্রি পর্যন্ত) |
| শরীরের উপাদান | WCB, CF8, CF8M, A105, F304, F316, F22, Cr-Mo Steel, Inconel |
| বল/সিট শক্ত করা | টংস্টেন কার্বাইড, স্টেলাইট, নাইট্রাইডিং |
| ফুটো ক্লাস | ANSI/FCI 70-2 ক্লাস V বা ক্লাস VI (শূন্য লিকেজ) |
| সংযোগের ধরন | ফ্ল্যাঞ্জড (RF/RTJ), বাট-ওয়েল্ড (BW), সকেট-ওয়েল্ড (SW) |
| অ্যাকচুয়েশন | ম্যানুয়াল, বায়ুসংক্রান্ত, বৈদ্যুতিক, হাইড্রোলিক |
কাঠামোগত উপাদান
অবিচ্ছেদ্য শরীর:একটি কমপ্যাক্ট, এক-টুকরো কাঠামো যা সম্ভাব্য ফুটো পথগুলিকে ছোট করে।
শক্ত বল:নির্ভুল স্থল এবং একটি নিখুঁত সীলমোহর জন্য তার নির্দিষ্ট আসন মেলে "lapped"।
স্প্রিং-লোড করা ফ্লোটিং সিট:একটি চলমান ধাতব আসনের নকশা যা কম-চাপ সিল করার জন্য বসন্ত চাপ ব্যবহার করে এবং উচ্চ-চাপের সিলিংয়ের জন্য মাঝারি চাপ ব্যবহার করে।
প্যাকিং সিস্টেম:উচ্চ-গুণমান নমনীয় গ্রাফাইট প্যাকিং চমৎকার উচ্চ-তাপমাত্রা প্রতিরোধের এবং স্ব-তৈলাক্ত বৈশিষ্ট্য প্রদান করে।
অ্যান্টি-ব্লোআউট স্টেম:অপারেটরদের রক্ষা করে অস্বাভাবিক অভ্যন্তরীণ চাপের স্পাইকের মধ্যেও শরীর থেকে স্টেম বের করা যাবে না তা নিশ্চিত করে।
প্রযুক্তিগত বৈশিষ্ট্য
এক-পিস (অখণ্ড) বডি ডিজাইন:ভালভ বডি বডি ফ্ল্যাঞ্জ বোল্ট ছাড়াই একক ঢালাই বা ফোরজিং থেকে তৈরি করা হয়। এটি কাঠামোগত অনমনীয়তা বাড়ায় এবং চরম তাপীয় চাপের অধীনে গ্যাসকেট ব্যর্থতা বা বোল্ট শিথিল হওয়ার কারণে বাহ্যিক ফুটো হওয়ার ঝুঁকি মৌলিকভাবে দূর করে।
ধাতু-থেকে-ধাতু সিলিং সিস্টেম:এমন পরিবেশের জন্য ডিজাইন করা হয়েছে যেখানে নরম সীল ব্যর্থ হয়। বল এবং আসনের পৃষ্ঠগুলি বিশেষ শক্তকরণের মধ্য দিয়ে যায় (যেমন, টংস্টেন কার্বাইড বা নিকেল-ভিত্তিক খাদ স্প্রে করা), HRC 60+. এর কঠোরতায় পৌঁছায় এটি ক্ষয়, উচ্চ তাপমাত্রা এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিধানের ব্যতিক্রমী প্রতিরোধ প্রদান করে।
তাপ সম্প্রসারণ ক্ষতিপূরণ:আসনগুলি সাধারণত বেলেভিল স্প্রিংস (ডিস্ক স্প্রিংস) দ্বারা সমর্থিত। এগুলি একটি ক্ষতিপূরণমূলক লোড প্রদান করে কারণ উপাদানগুলি উচ্চ তাপমাত্রায় প্রসারিত হয়, বলটিকে আটকানো বা জ্যাম করা থেকে বাধা দেয় এবং স্থিতিশীল অপারেটিং টর্ক নিশ্চিত করে।
বর্ধিত বনেট/স্টেম ডিজাইন:তাপ সঞ্চালন থেকে অ্যাকুয়েটরদের (ম্যানুয়াল, বায়ুসংক্রান্ত বা বৈদ্যুতিক) রক্ষা করার জন্য, একটি বর্ধিত ঘাড় ব্যবহার করা হয় যাতে তাপ নিরোধক এবং তাপ অপচয় হয়।
অগ্নি-নিরাপদ এবং অ্যান্টি-স্ট্যাটিক ডিজাইন:API 607 মানগুলির সাথে সঙ্গতিপূর্ণ, নিশ্চিত করে যে ভালভটি নির্ভরযোগ্য থাকে এবং আগুনের ঘটনাতেও সিলিং অখণ্ডতা বজায় রাখে।
অ্যাপ্লিকেশন
পেট্রোকেমিক্যাল:ফ্লুইড ক্যাটালিটিক ক্র্যাকিং (FCC) ইউনিট, বিলম্বিত কোকিং, ভারী তেল প্রক্রিয়াকরণ, এবং কঠিন কণা ধারণকারী মিডিয়া।
বিদ্যুৎ উৎপাদন:প্রধান স্টিম সিস্টেম, বয়লার ড্রেন সিস্টেম, সুপারহিটার ভেন্ট, এবং উচ্চ-চাপের ফিডওয়াটার সিস্টেম।
নতুন শক্তি:পলিসিলিকন উৎপাদনে গলিত লবণের শক্তি সঞ্চয় (ঘনবদ্ধ সৌর শক্তি), এবং সিলিকন পাউডার পরিবহন লাইন।
খনি ও ধাতুবিদ্যা:উচ্চ-তাপমাত্রা অ্যালুমিনা স্লারি (বেয়ার প্রক্রিয়া) এবং ব্লাস্ট ফার্নেস গ্যাসের ধুলো অপসারণ ব্যবস্থা।
সাধারণ শিল্প:তাপীয় তেল সঞ্চালন ব্যবস্থা, উচ্চ-তাপমাত্রা বাষ্প পাইপলাইন, এবং উচ্চ-ফ্রিকোয়েন্সি তাপ সাইক্লিং অ্যাপ্লিকেশন।
জিএনইই বাল ভালভ ওয়ার্কশপ
FAQ
বল ভালভ কি উচ্চ তাপমাত্রা পরিচালনা করতে পারে?
হ্যাঁ, কিন্তু শুধুমাত্র যদি তারা বিশেষভাবে ডিজাইন করা হয়ধাতব-থেকে-ধাতু আসন.
স্ট্যান্ডার্ড বল ভালভ:নরম সিল ব্যবহার করুন (যেমন PTFE/Teflon) এবং সাধারণত নিচের তাপমাত্রায় সীমাবদ্ধ থাকে200 ডিগ্রি (400 ডিগ্রি ফারেনহাইট).
উচ্চ-তাপমাত্রা বল ভালভ:শক্ত করা ধাতব আসন এবং তাপ{0}}প্রতিরোধী সংকর ধাতু ব্যবহার করুন (যেমন স্টেলাইট বা টাংস্টেন কার্বাইড), যাতে তারা তাপমাত্রা সহ্য করতে পারে550 ডিগ্রী (1022 ডিগ্রী ফা)বা বিশেষ অ্যাপ্লিকেশনের মধ্যে এমনকি উচ্চতর।
আপনি একটি বল ভালভ অতিরিক্ত গরম করতে পারেন?
হ্যাঁ।একটি বল ভালভ অতিরিক্ত গরম করার ফলে তিনটি বড় ব্যর্থতা হতে পারে:
সীল গলে:স্ট্যান্ডার্ড বল ভালভগুলিতে, নরম আসনগুলি (পিটিএফই/টেফলনের মতো) উচ্চ তাপমাত্রায় গলে যাবে, বাঁকবে বা হ্রাস পাবে, যার ফলে ভালভটি অভ্যন্তরীণভাবে ফুটো হয়ে যাবে।
জব্দ করা (জ্যামিং):প্রচণ্ড গরমের কারণতাপ সম্প্রসারণ. বলটি ভালভ বডির চেয়ে দ্রুত প্রসারিত হতে পারে, যার ফলে এটি শক্তভাবে ওয়েজড হয়ে যায় (জ্যামড) তাই এটি ঘুরানো যায় না।
স্টেম ফুটো:উচ্চ তাপ স্টেম প্যাকিং (হ্যান্ডেলের চারপাশে সীল) ধ্বংস করতে পারে, যা বিপজ্জনক বাহ্যিক ফুটো হতে পারে।
একটি বল ভালভের আয়ুষ্কাল কত?
একটি বল ভালভের জীবনকাল পরিবেশের উপর নির্ভর করে ব্যাপকভাবে পরিবর্তিত হয়, তবে সাধারণত:
স্ট্যান্ডার্ড সার্ভিস (জল/গ্যাস): 8 থেকে 15 বছরপরিষ্কার পরিবেশে সঠিকভাবে পরিচালিত হলে বা আরও বেশি।
শিল্প/শিল্প পরিষেবা: 3 থেকে 5 বছরঘন ঘন চক্র, উচ্চ চাপ, বা উচ্চ তাপমাত্রা পরিচালনা ভালভের জন্য।
গুরুতর পরিষেবা (ক্ষয়কারী/ক্ষয়কারী): 6 মাস থেকে 2 বছরযদি স্লারি, বালি, বা চরম রাসায়নিকের সাথে কাজ করে।
