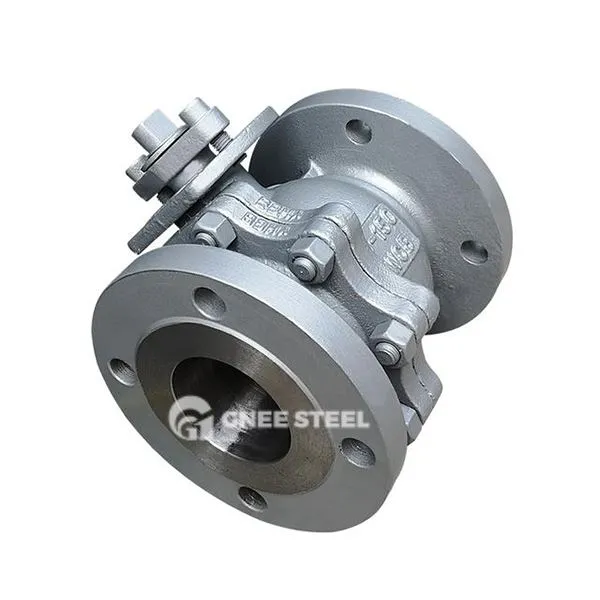

আইএসও 5211 ডাইরেক্ট মাউন্টেড বল ভালভ

আইএসও 5211 ডাইরেক্ট মাউন্টেড বল ভালভগুলি অতিরিক্ত বন্ধনীগুলির প্রয়োজন ছাড়াই বৈদ্যুতিক এবং বায়ুসংক্রান্ত অ্যাকিউটিউটরগুলির সরাসরি মাউন্টিংয়ের জন্য শীর্ষে একটি স্ট্যান্ডার্ডযুক্ত ইন্টারফেস প্ল্যাটফর্ম সহ আইএসও 5211 অনুগত ভালভ। অ্যাকুয়েটর ইনস্টলেশন প্রক্রিয়াটি সহজ করার জন্য এবং সিস্টেমের সামঞ্জস্যতা বাড়ানোর জন্য ডিজাইন করা, এই বল ভালভগুলি উচ্চ-চাপ, উচ্চ-তাপমাত্রা এবং গুরুতর মিডিয়া নিয়ন্ত্রণের পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়। এর মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে:

স্ট্যান্ডার্ডাইজড ইন্টারফেস: অ্যাকিউইটরেটর এবং ভালভগুলি একে অপরের সাথে সরাসরি সংযুক্ত থাকে, বিভিন্ন ব্র্যান্ডের অ্যাকুয়েটরগুলির সাথে খাপ খাইয়ে এবং রক্ষণাবেক্ষণ ব্যয় হ্রাস করে;
ঘর্ষণহীন খোলার এবং বন্ধ: বল এবং ভালভের আসনটি অপারেশনের সময় যোগাযোগের বাইরে, সিলিং পৃষ্ঠের পরিধান হ্রাস করে;
উচ্চ সিলিং গ্রেড: জোর করে সিলিং মেকানিজম (যান্ত্রিক ওয়েজিং + ফ্লুইড সহায়তা) শূন্য ফুটো (ষষ্ঠ পর্যন্ত সিলিং গ্রেড) নিশ্চিত করে।
মূল কাঠামো এবং নকশা বৈশিষ্ট্য
মূল উপাদান নকশা
উচ্চ প্ল্যাটফর্ম ইন্টারফেস:
ভালভ বডিটির শীর্ষটি একটি স্কোয়ার বা বৃত্তাকার প্ল্যাটফর্মে তৈরি করা হয় যা আইএসও 5211 স্ট্যান্ডার্ডগুলি পূরণ করে, বিরামবিহীন অ্যাকুয়েটর মাউন্টিংকে সমর্থন করার জন্য বল্ট গর্তের অবস্থান এবং মাত্রিক স্পেসিফিকেশন সরবরাহ করে;
প্ল্যাটফর্মের উচ্চতা এবং গর্তের ব্যবধানটি মাল্টি-রোটারি বা আংশিকভাবে রোটারি অ্যাকিউটিউটরগুলিকে সামঞ্জস্য করার জন্য মানক করা হয়।
সিলিং সিস্টেম:
দ্বৈত সিলিং মেকানিজম: ভালভ স্টেমটি বন্ধ করার সময় বলটি নীচে একটি যান্ত্রিকভাবে জোর করে সীল গঠন করে, সিলিং প্রভাব বাড়াতে আরও সহায়তা করার জন্য তরল চাপ;
আসন উপাদান: ধাতু হার্ড সিল (টুংস্টেন কার্বাইড স্প্রে) উচ্চ তাপমাত্রা এবং উচ্চ চাপ প্রতিরোধের (-101 ডিগ্রি ~ 815 ডিগ্রি), নরম সিল (পিটিএফই) রাসায়নিক জারা প্রতিরোধের।
সুরক্ষা সুরক্ষা:
স্টেমটি বেরিয়ে আসা থেকে মাঝারি চাপ রোধ করতে স্টেম অ্যান্টি-উড়ন্ত কাঠামো;
ফায়ারপ্রুফ ডিজাইন (যেমন গ্রাফাইট প্যাকিং) উচ্চ তাপমাত্রার কাজের অবস্থার অধীনে সুরক্ষা নিশ্চিত করে।
অপারেশন পদ্ধতি
খুলুন: ভালভ স্টেমটি ঘড়ির কাঁটার দিকে ঘোরান, বলটি সিট থেকে সরিয়ে 90 ডিগ্রি ঘোরায়, প্রবাহের পথটি পুরোপুরি খোলা রয়েছে;
সমাপ্তি: ভালভ স্টেমটি ঘড়ির কাঁটার দিকে ঘোরান, বলটি পুনরায় সেট করে এবং তারপরে একটি সিল তৈরি করতে নীচে টিপুন।



আইএসও 5211 ডাইরেক্ট মাউন্টেড বল ভালভ



অ্যাপ্লিকেশন
পেট্রোকেমিক্যাল শিল্প: উচ্চ তাপমাত্রা তেল পাইপলাইন (তাপমাত্রা প্রতিরোধের 815 ডিগ্রি), হাইড্রোজেনেশন চুল্লি ইনলেট এবং আউটলেট;
প্রাকৃতিক গ্যাস সংক্রমণ: উচ্চ-চাপ পাইপলাইন (ক্লাস 600 ~ 2500), এলএনজি স্টোরেজ এবং পরিবহন ব্যবস্থা (-196 ডিগ্রি সিল স্থায়িত্ব);
পরিবেশ সুরক্ষা প্রকৌশল: নিকাশী চিকিত্সা (জারা-প্রতিরোধী নরম সিল), কণাযুক্ত মিডিয়া কাট-অফ (পরিধান-প্রতিরোধী প্রলিপ্ত গোলক);
অটোমেশন শিল্প: ফার্মাসিউটিক্যাল এএসপটিক পাইপলাইন (বৈদ্যুতিক অ্যাকুয়েটর প্রিসিশন কন্ট্রোল), খাদ্য প্রক্রিয়াকরণ (দ্রুত খোলার এবং সমাপ্তি)।
