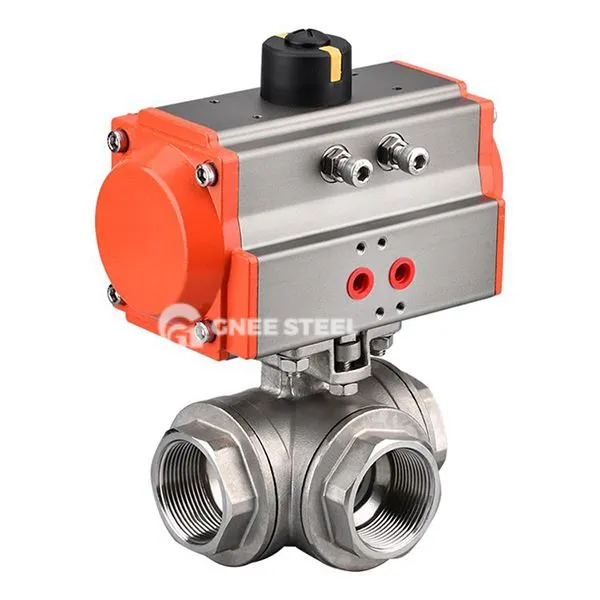

বায়ুসংক্রান্ত থ্রি ওয়ে বল ভালভ

বায়ুসংক্রান্ত ত্রি-মুখী বল ভালভ একটি স্বয়ংক্রিয় ভালভ যা পাইপলাইন মিডিয়াম ডাইভার্সন, সঙ্গম বা প্রবাহের দিকনির্দেশ স্যুইচিং অর্জনের জন্য সংকুচিত বাতাসের মাধ্যমে ঘোরানোর জন্য ভালভ কোরকে চালিত করে। চ্যানেল কাঠামো অনুসারে, এটিতে বিভক্ত করা যেতে পারে:

‌L টাইপ: মাঝারি প্রবাহ বিতরণ অর্জনের জন্য দুটি লম্ব চ্যানেল স্যুইচ করতে ব্যবহৃত হয়।
‌T টাইপ ‌: তিনটি চ্যানেলের আন্তঃসংযোগকে সমর্থন করে বা কোনও চ্যানেল বন্ধ করে দেয়, ডাইভার্সন, সঙ্গম এবং প্রবাহের দিকনির্দেশ স্যুইচিং দৃশ্যের জন্য উপযুক্ত।

মূল কাঠামো
Ne পিনিউম্যাটিক অ্যাকিউটেটার ‌:
‌Single-acting‌: বায়ু হারিয়ে গেলে স্বয়ংক্রিয় সমাপনী পরিস্থিতিগুলির জন্য উপযুক্ত বসন্ত রিসেটের উপর নির্ভর করে।
Ou ডাবল-অ্যাক্টিং ‌: দ্বি-নির্দেশমূলক বায়ুচাপ ড্রাইভ, ভালভ অবস্থান বজায় রাখতে বাহ্যিক বায়ু উত্স প্রয়োজন।
ড্রাইভিং এয়ার সোর্স চাপটি হ'ল 5-7 বার, এবং সীমাবদ্ধ সুইচ, পজিশনার এবং সোলেনয়েড ভালভের মতো আনুষাঙ্গিকগুলি রিমোট কন্ট্রোল অর্জনের জন্য বিকল্পভাবে সজ্জিত করা যেতে পারে।
‌ ভালভ বডি এবং বল কোর ‌:
Valvve দেহের উপাদান ‌: কাস্ট ইস্পাত, স্টেইনলেস স্টিল (যেমন 304/316) বা প্লাস্টিক (জারা-প্রতিরোধী পরিস্থিতি), ব্যাস রেঞ্জ ডিএন 15-300 মিমি, চাপ প্রতিরোধের 1। 6-6। 4 এমপিএ।
‌বল কোর ডিজাইন ‌:
এল-টাইপ বল কোরটি কেবল দুটি উল্লম্ব চ্যানেলকে একটি হালকা ওজনের কাঠামো এবং কম টর্কের সাথে সংযুক্ত করে।
টি-টাইপ বল কোর একটি চার-আসনের সীল ব্যবহার করে, যা তিনটি চ্যানেলের সংযোগের স্থিতি নমনীয়ভাবে নিয়ন্ত্রণ করতে পারে তবে উচ্চতর ড্রাইভিং টর্কের প্রয়োজন।
‌ সিলিং উপাদান ‌:
Oftsoft সিল: পলিটেট্রাফ্লুওরোথিলিন (পিটিএফই) সিল রিং, তাপমাত্রা প্রতিরোধী -30 ডিগ্রি ~ 180 ডিগ্রি, ফাঁস-মুক্ত সিলিং অর্জন করতে।
Hard হার্ড সিল: ওভারলাইং কার্বাইড, উচ্চ তাপমাত্রা প্রতিরোধী 250 ডিগ্রি পর্যন্ত, উচ্চ-চাপ বাষ্প বা ক্ষয়কারী মিডিয়াগুলির জন্য উপযুক্ত।



বায়ুসংক্রান্ত থ্রি ওয়ে বল ভালভ



সুবিধা
‌ হাই সিলিং: চার-পার্শ্বযুক্ত ভালভ আসন ইলাস্টিক সিলিং কাঠামো শূন্য ফুটো অর্জন করে এবং 6.4 এমপিএ উচ্চ চাপে শূন্যতা সহ্য করতে পারে।
‌ কমপ্যাক্ট স্ট্রাকচার: ইন্টিগ্রেটেড ফ্ল্যাঞ্জ বা থ্রেডযুক্ত সংযোগ নকশা ইনস্টলেশন স্থানের প্রয়োজনীয়তা হ্রাস করে এবং ভালভের বডিটি রক্ষণাবেক্ষণের জন্য বিচ্ছিন্ন করার প্রয়োজন হয় না।
Matidate
Fle

অ্যাপ্লিকেশন
‌ কেমিক্যাল/পেট্রোলিয়াম:
উচ্চ-তাপমাত্রা তেল এবং গ্যাস ডাইভার্সন (যেমন টি-ভালভ কনফ্লুয়েন্স প্রতিক্রিয়া কাঁচামাল), উচ্চ-চাপ বাষ্প পাইপলাইন কাটিয়া।
পরিবেশগত সুরক্ষা/জল চিকিত্সা:
রাসায়নিক রিএজেন্ট বর্জ্য হ্রাস করতে রিজেন্টস এবং নিকাশী মিশ্রণ নিয়ন্ত্রণের সুনির্দিষ্ট ডোজ।
Ood ফুড/ফার্মাসিউটিক্যাল:
মাধ্যমের অবশিষ্ট দূষণ এড়াতে অ্যাসেপটিক তরল বিতরণ।
Energy/Hvac:
হিটিং নেটওয়ার্কে গরম এবং ঠান্ডা মিডিয়াগুলির ভারসাম্যপূর্ণ নিয়ন্ত্রণগুলি 15%-20%দ্বারা শক্তি খরচ হ্রাস করতে।
