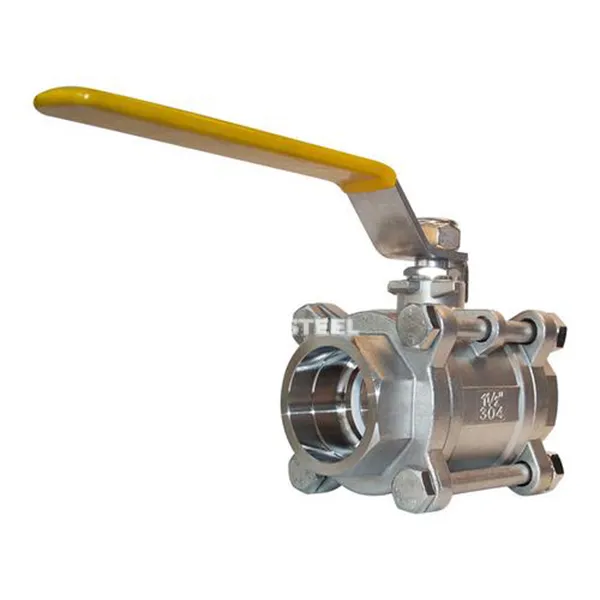

সকেট ওয়েল্ড বল ভালভ

Ss সকেট ওয়েল্ডিং বল ভালভ সকেট ওয়েল্ডিং দ্বারা পাইপলাইনের সাথে সংযুক্ত। এর খোলার এবং সমাপনী অংশগুলি বৃত্তাকার চ্যানেলগুলির সাথে গোলক। মাঝারিটি চালু এবং বন্ধ করা যেতে পারে বা প্রবাহের দিকটি 90 ডিগ্রি ঘোরার মাধ্যমে নিয়ন্ত্রণ করা যায়। এটি মূলত জল, তেল, গ্যাস এবং ক্ষয়কারী তরলগুলির (যেমন অ্যাসিড এবং ক্ষারীয়) পাইপলাইন সিস্টেমে ব্যবহৃত হয়। চাপের পরিসীমাটি সাধারণত 1। 6-6।

মূল কাঠামো এবং বৈশিষ্ট্য
‌ ভালভ বডি ডিজাইন ‌

‌ সংযোগ পদ্ধতি ‌: সকেট ওয়েল্ডিং (এসডাব্লু) সংযোগ গৃহীত হয়, যা এএসএমই বি 16.11 স্ট্যান্ডার্ডের সাথে অভিযোজিত, ইনস্টল করা সহজ এবং দুর্দান্ত সিলিং; ‌Material‌: ভালভের দেহটি বেশিরভাগ 304/316L স্টেইনলেস স্টিল বা ডুপ্লেক্স স্টিল দিয়ে তৈরি, যার শক্তিশালী জারা প্রতিরোধের রয়েছে এবং সালফারযুক্ত মিডিয়াগুলির মতো জটিল কাজের অবস্থার জন্য উপযুক্ত; ‌ স্ট্রাকচারাল ফর্ম ‌: ‌ থ্রি-পিস ‌: এটি একটি ভালভ বডি, একটি ভালভ কভার এবং একটি ভালভ ডিস্ক নিয়ে গঠিত, যা বিচ্ছিন্ন করা এবং বজায় রাখা সহজ (যেমন Q61f প্রকার); ‌ফুল বোর/হ্রাস বোরি: সম্পূর্ণ বোর ডিজাইন চাপ হ্রাস হ্রাস করে এবং হ্রাস করা বোর কাঠামো সীমিত জায়গার দৃশ্যের জন্য উপযুক্ত।
‌
সিলিং এবং ড্রাইভ সিস্টেম ‌
‌ সিলিং টাইপ ‌:
Oftsoft সিল: পিটিএফই বা রাবার ভালভ আসন, আনসি ষষ্ঠ পর্যন্ত ফুটো স্তর, পরিষ্কার তরলগুলির জন্য উপযুক্ত;
Hard হার্ড সিল: স্টেলাইট 6, কণা পরিধান এবং উচ্চ তাপমাত্রার প্রতিরোধী (450 ডিগ্রির চেয়ে কম বা সমান);
‌Rive মোড ‌: ম্যানুয়াল, বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকিউউটর, বায়ুসংক্রান্ত প্রতিক্রিয়া সময় 0। 05 সেকেন্ডের চেয়ে কম বা সমান, রিমোট কন্ট্রোলকে সমর্থন করে।

আকার: 1/2 "- 2", ডিএন 15 - ডিএন 50 মিমি

চাপ রেটিং: ক্লাস 150/600/800/1500/2500lb

ভালভ বডি এর উপাদান: A105, F304, F304L, F316, F316L, 4a, F51, E.

পরিচালিত: লিভার, গিয়ার বা বায়ুসংক্রান্ত, জলবাহী এবং বৈদ্যুতিক অ্যাকিউউটর

মিডিয়া: গ্যাস, তেল, জল, অ্যাসিড

সংযোগ ফর্ম: থ্রেডেড, এসডাব্লু, বিডাব্লু শেষ হয়।

চ্যানেল: সরাসরি টাইপের মাধ্যমে

মান:

ডিজাইন: ASME B16.34 / BS 5351।

মুখোমুখি: প্রস্তুতকারকের মান।

শেষ থেকে শেষ: প্রস্তুতকারকের মান।

থ্রেডেড এন্ড: ASME B1.20.1।

সকেট ওয়েল্ডিং এবং বিডাব্লু শেষ: ASME B16.11।

পরীক্ষা: এপিআই 598/বিএস 6755।

ফায়ার সেফ টেস্ট: এপিআই 597/এপিআই 6 এফএ।



সকেট ওয়েল্ড বল ভালভ



অ্যাপ্লিকেশন
পেট্রোকেমিক্যাল: 316L ভালভ বডি + হার্ড সিলের সংমিশ্রণ ব্যবহার করে টক প্রাকৃতিক গ্যাস পাইপলাইন (Q41F -160} পি টাইপ) কেটে ফেলা;
শক্তি এবং শক্তি: গলিত লবণ শক্তি স্টোরেজ সিস্টেমের মাঝারি স্যুইচিং, তাপমাত্রা প্রতিরোধের 450 ডিগ্রি /চাপ প্রতিরোধের 32 এমপিএ;
ফার্মাসিউটিক্যালস এবং খাদ্য: স্যানিটারি শংসাপত্রের প্রয়োজনীয়তা পূরণ করে sus316 পালিশ ভালভ বডি + নরম সিল;
জল চিকিত্সা: উচ্চ-চাপ নিকাশী চিকিত্সা এজেন্ট সংযোজন, উচ্চ-ফ্রিকোয়েন্সি খোলার এবং বন্ধের জন্য উপযুক্ত (100 এর চেয়ে বড় বা সমান, 000 বার জীবন)।
