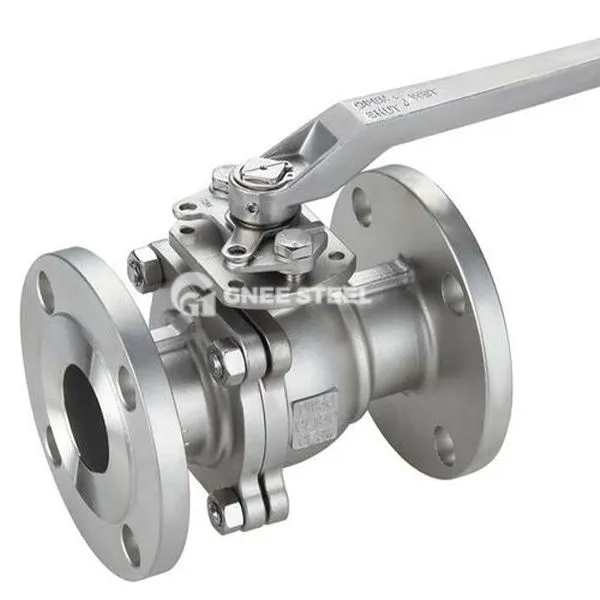

স্টিম বল ভালভ

স্টিম বল ভালভগুলি একটি গোলকটি ঘোরানোর মাধ্যমে স্টিম মিডিয়া অন-অফ নিয়ন্ত্রণের জন্য বিশেষায়িত ভালভ। মূল উপাদানটি একটি বৃত্তাকার চ্যানেল সহ একটি গোলক। যখন গোলকটি 90 ডিগ্রি দ্বারা ঘোরানো হয়, তখন চ্যানেলটি যথাক্রমে বাষ্প প্রবাহ বা কাট-অফ অর্জনের জন্য ভালভের দেহের প্রবাহের পথের সাথে একত্রিত বা ভুলভাবে চিহ্নিত করা হয়।

মূল বৈশিষ্ট্য
উচ্চ তাপমাত্রা প্রতিরোধের

ভালভ বডিটি এসইউ 316 এল, ডাব্লুসি 6 অ্যালো স্টিল ইত্যাদি দিয়ে তৈরি এবং 450 ডিগ্রি পর্যন্ত বাষ্পের তাপমাত্রা সহ্য করতে পারে। সিলিং অংশগুলি গ্রাফাইট-ক্ষত গ্যাসকেট দিয়ে তৈরি;
সিলগুলি উচ্চ তাপমাত্রায় সিলিং নির্ভরযোগ্যতা নিশ্চিত করতে গ্রাফাইট ক্ষত গ্যাসকেট বা ধাতব শক্ত সিল দিয়ে তৈরি।
উচ্চ চাপ প্রতিরোধের

Fully welded structural design, pressure rating up to Class 600~2500, suitable for main steam pipelines of thermal power plants (pressure >10 এমপিএ)।
নিম্ন প্রবাহ প্রতিরোধের নকশা

পূর্ণ ব্যাসের প্রবাহের পথ (অরফিস ব্যাস পাইপলাইনের সমান), টার্বুলেন্স হ্রাস হ্রাস করে, চাপের ড্রপ গেট ভালভের চেয়ে 30% ~ 50% কম।

বাষ্প বল ভালভ আকার

সংযোগকারী আকার 1/8 ইঞ্চি থেকে 2 ইঞ্চি পর্যন্ত,

4 মিমি থেকে 50 মিমি পর্যন্ত ব্যাস,

1.6 এমপিএ থেকে 50 এমপিএ থেকে চাপ।

স্টিম বল ভালভ সংযোগকারী

মহিলা থ্রেড বিএসপি, এনপিটি, পিটি (1/8 "~ 2")

পুরুষ থ্রেড এম, এলআর, এসআর (এম 16*1.5 ~ এম 60*2)

স্টিম বল ভালভ উপকরণ:

1. কার্বন স্টিল

2. স্টেইনলেস স্টিল (এসএস 316, এসএস 304)

স্টিম বল ভালভ পৃষ্ঠতল নিষ্পত্তি:

1. ব্ল্যাঙ্ক-ফসফোরিক পোলিশ (কালো রঙ)

2. জি-বৈদ্যুতিন হলুদ দস্তা (হলুদ রঙ)

3.g-electroplated হলুদ দস্তা (সাদা রঙ)



স্টিম বল ভালভ



নির্বাচন পয়েন্ট
প্যারামিটার মিল

কাজের চাপ: বাষ্প পাইপলাইনের নকশা চাপ অনুসারে নির্বাচিত (যেমন 1.6 এমপিএ, 2.5 এমপিএ, 4। 0 এমপিএ);
মাঝারি তাপমাত্রা: 300 ডিগ্রিরও বেশি ধাতব হার্ড সিল + তাপ সিঙ্ক কাঠামো ব্যবহার করা দরকার।
উপাদান নির্বাচন

প্রচলিত শর্তাদি: ভালভের দেহটি ডাব্লুসিবি কাস্ট ইস্পাত দিয়ে তৈরি, এবং ভালভের আসনটি 316+ পিটিএফই সংমিশ্রণ উপাদান দিয়ে তৈরি;
ক্ষয়কারী বাষ্প: ডুপ্লেক্স স্টেইনলেস স্টিল (2205) বা মনেল অ্যালোয়ের অগ্রাধিকার নির্বাচন।

রক্ষণাবেক্ষণের স্পেসিফিকেশন
দৈনিক পরিদর্শন

সিলিং পৃষ্ঠের ফুটো মাসিক সনাক্তকরণ (তাপমাত্রা পরিবর্তনগুলি পর্যবেক্ষণ করতে ইনফ্রারেড থার্মোমিটার ব্যবহার করে);
উচ্চ তাপমাত্রার গ্রীস (যেমন মলিকোট 111) সহ ভালভ স্টেমের (প্রস্তাবিত চক্র 6 মাস) পর্যায়ক্রমিক তৈলাক্তকরণ।
ওভারহল অন্তর

3 বছর অবিচ্ছিন্ন অপারেশন বা 5000 খোলার এবং বন্ধের পরে, সিট সিল এবং প্যাকিং প্রতিস্থাপনের জন্য ভালভটি বিচ্ছিন্ন করা দরকার;
Ld ালাই করা বল ভালভগুলি ওয়েল্ড অখণ্ডতা নিশ্চিত করতে অনুপ্রবেশ টেস্টিং (পিটি) বা রেডিওগ্রাফিক টেস্টিং (আরটি) প্রয়োজন।
দ্রষ্টব্য: যখন স্টিম বল ভালভগুলি সন্নিবেশ স্টিম ফ্লো মিটারের সাথে একত্রে ব্যবহৃত হয় (যেমন আমার-পিএলইউসি টাইপ), পরিমাপের যথার্থতা নিশ্চিত করতে 10D এর চেয়ে বেশি বা সমান প্রবাহের স্ট্রেইট পাইপ বিভাগটি বজায় রাখা প্রয়োজন।
