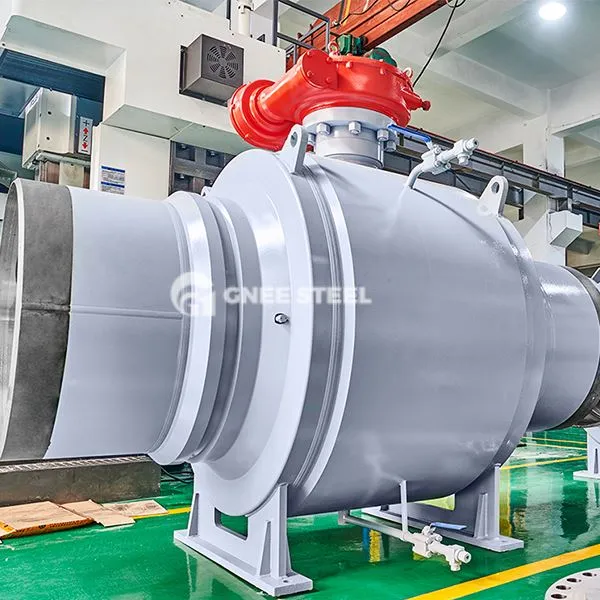

সাবসিয়া বল ভালভ

সাবসিয়া বল ভালভগুলি হ'ল ডিপ-সি তেল এবং গ্যাস সংক্রমণ সিস্টেমের জন্য ডিজাইন করা বিশেষ ভালভ, প্রধানত আন্ডারওয়াটার পাইপলাইন ম্যানিফোল্ডস, সাবসিয়া পাইপলাইন টার্মিনাল এবং তেল এবং গ্যাস সংক্রমণ পাইপলাইনগুলিতে মোতায়েন করা হয়, 3, 000 মিটার পর্যন্ত কার্যকর গভীরতার সাথে। এর মূল ফাংশনগুলির মধ্যে রয়েছে:

উচ্চ চাপের অধীনে মিডিয়া কাট-অফ (10-100 এমপিএ) পরিবেশ
রোভি (আন্ডারওয়াটার রোবট) বা হাইড্রোলিক সিস্টেমের মাধ্যমে দূরবর্তীভাবে পরিচালিত
সমুদ্রের জল জারা এবং সাবমেরিন পলির প্রভাব প্রতিরোধী।

কাঠামোগত উপাদান
1। মূল কাঠামো
ভালভ বডি: সুপার ডুপ্লেক্স স্টেইনলেস স্টিল (ইউএনএস এস 32750) বা নিকেল-অ্যালুমিনিয়াম-ব্রোঞ্জ ing ালাই, প্রাচীরের বেধ 30% -50% বৃদ্ধি পেয়েছে ল্যান্ড ভালভের সাথে তুলনা করে।
বল: পুরো বোর ডিজাইন, টংস্টেন কার্বাইড বা নিকেল-ভিত্তিক অ্যালো স্তর, এইচআরসি 60 বা তার বেশি পৃষ্ঠের কঠোরতা দিয়ে পৃষ্ঠের স্প্রে করা পৃষ্ঠতল।
2। সিলিং সিস্টেম
প্রধান সীল: এসপিই (একক পিস্টন এফেক্ট) + ডিপিই (ডাবল পিস্টন এফেক্ট) সংমিশ্রণ সিল, 140-180 n/মিমি এর নির্দিষ্ট চাপ সিল করে C
সহায়ক সিল: ঠোঁট-আকৃতির পিটিএফই সিল রিং + ধাতব বসন্ত ক্ষতিপূরণ কাঠামো, 5 মিমি পর্যন্ত ক্ষতিপূরণ।
3। সুরক্ষা ডিভাইস
চাপ ত্রাণ ব্যবস্থা: মধ্য চেম্বারে অতিরিক্ত চাপের জন্য স্বয়ংক্রিয় ত্রাণ ডিভাইস, কাজের চাপের 1.3 গুণে ত্রাণ চাপ সেট করে।
অ্যান্টি-জারা নকশা: ভালভ স্টেম ইনকনেল 625 মিশ্রণ দিয়ে তৈরি এবং থ্রেডযুক্ত অংশটি ট্র্যাপিজয়েডাল অ্যান্টি-টিজ কাঠামো দিয়ে তৈরি।



সাবসিয়া বল ভালভ



সুবিধা
চরম পরিবেশগত অভিযোজনযোগ্যতা
সমুদ্রের জল পরিবেশে 4 ডিগ্রি 30 বছর ধরে অবিচ্ছিন্ন অপারেশন এবং 19, 000 পিপিএম পর্যন্ত ক্লিন-ঘনত্বের প্রতিরোধের।
অপারেশনাল নির্ভরযোগ্যতা
জলবাহী ড্রাইভ সিস্টেম প্রতিক্রিয়া সময়<3 seconds, torque output range 2000-15000N-m.
নিরাপদ এবং অপ্রয়োজনীয় নকশা
ডাবল সিল ব্যর্থতা সুরক্ষা প্রক্রিয়া সহ, ফুটো হার 0। 01ppm (আইএসও 5208 স্ট্যান্ডার্ড) এর চেয়ে কম বা সমান।
