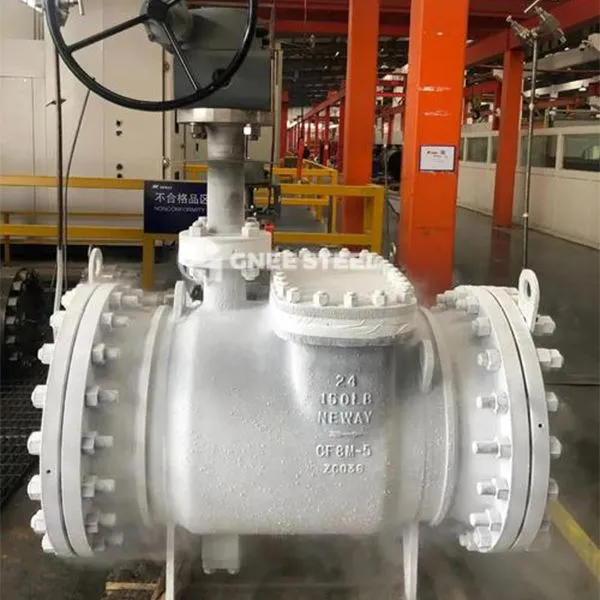

অতি-নিম্ন তাপমাত্রা বল ভালভ

অতি-নিম্ন তাপমাত্রার বল ভালভগুলি অত্যন্ত কম তাপমাত্রার পরিবেশের জন্য ডিজাইন করা হয়েছে (সাধারণত -100 ডিগ্রির চেয়ে কম বা সমান, এবং -196 ডিগ্রি হিসাবে কম)। এগুলি স্বল্প-তাপমাত্রা মিডিয়া যেমন তরল প্রাকৃতিক গ্যাস (এলএনজি), তরল অক্সিজেন এবং তরল হাইড্রোজেন এবং তরল হাইড্রোজেনের উদ্বোধন, সমাপ্তি এবং নিয়ন্ত্রণ নিয়ন্ত্রণ করতে ব্যবহৃত হয়। তাদের উচ্চ সিলিং, নিম্ন-তাপমাত্রার ভঙ্গুর ক্র্যাকিংয়ের প্রতিরোধ এবং মাঝারি গ্যাসীকরণ এবং প্রসারণের প্রতিরোধের বৈশিষ্ট্য রয়েছে। এর মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে:

‌Ultra-কম তাপমাত্রা প্রতিরোধের ‌: অস্টেনিটিক স্টেইনলেস স্টিল (যেমন 304L, 316L) বা গভীর-ঠান্ডা চিকিত্সা ধাতব উপকরণগুলি -196 ডিগ্রীতে উপাদানটি শক্ত থাকে এবং ঠান্ডা ভঙ্গুর ব্যর্থতা এড়ায় তা নিশ্চিত করতে ব্যবহৃত হয়।
‌ দ্বি -নির্দেশমূলক সিলিং স্ট্রাকচার ‌: ভাসমান বল বা স্থির বলের নকশা, সিলিংটি বসন্তের প্রিলোড বা মাঝারি চাপের মাধ্যমে অর্জন করা হয় এবং মাধ্যমের দ্বি -নির্দেশমূলক প্রবাহ নিয়ন্ত্রণকে সমর্থন করে।
‌Anti-ভালভ গহ্বরের চাপ বৃদ্ধি ডিজাইন ‌: বলের চাপ ত্রাণ গর্তটি কম-তাপমাত্রা মিডিয়াগুলির গ্যাসিফিকেশন দ্বারা সৃষ্ট ভালভ গহ্বরের অস্বাভাবিক চাপ বৃদ্ধি রোধ করতে ভালভ সিট প্রেসার রিলিফ খাঁজের সাথে সহযোগিতা করে।

কাঠামো এবং শ্রেণিবিন্যাস

ভালভ বডি এবং সংযোগ পদ্ধতি
ভালভ বডি উপাদান: এলসিবি, এলসিসি, সিএফ 8 এবং অন্যান্য নিম্ন-তাপমাত্রা ইস্পাত বা অ্যালুমিনিয়াম খাদ। কিছু মডেল ঠান্ডা স্থানান্তর এবং হিমায়িত হওয়ার ঝুঁকি হ্রাস করতে দীর্ঘ ঘাড়ের কাঠামো (ঘাড়ের দৈর্ঘ্য 250 মিমি বা তার চেয়ে বেশি বা সমান) গ্রহণ করে।
সংযোগ ফর্ম: ফ্ল্যাঞ্জ (এএসএমই বি 16.5), ওয়েল্ডিং (এএসএমই বি 16.25) বা থ্রেডযুক্ত সংযোগ, তরল গ্যাস স্টোরেজ ট্যাঙ্ক, ট্যাঙ্ক ট্রাক এবং পাইপলাইন সিস্টেমের জন্য উপযুক্ত।
বল এবং সিলের ধরণ
ভাসমান বলের ধরণ: মাঝারি চাপটি বলটিকে ডাউনস্ট্রিম ভালভ সিটে ঠেলে দেয়, যা মাঝারি এবং নিম্নচাপের দৃশ্যের জন্য উপযুক্ত। ভালভ গহ্বরের চাপ ত্রাণ গর্তটি চাপ বৃদ্ধি রোধ করতে উজানের সাথে সংযুক্ত।
স্থির বলের ধরণ: দ্বি -নির্দেশমূলক সিলিং স্ট্রাকচার, উজান এবং ডাউনস্ট্রিম ভালভ আসনগুলি উচ্চ চাপের পার্থক্যের জন্য উপযুক্ত (ক্লাস 2500) কাজের শর্তগুলির জন্য উপযুক্ত একক/ডাবল পিস্টন এফেক্ট সিলিং গ্রহণ করে।
সিলিং উপাদান: ধাতব হার্ড সিল (কোবাল্ট-ভিত্তিক অ্যালো ক্ল্যাডিং) বা বিশেষ ফ্লোরোরবারবার/পিটিএফই, নিম্ন-তাপমাত্রার স্থিতিস্থাপকতা এবং পরিধান প্রতিরোধের উভয়ই।
ড্রাইভ এবং অপারেশন ‌
ম্যানুয়াল, কৃমি গিয়ার, বায়ুসংক্রান্ত বা বৈদ্যুতিন ড্রাইভ, ভালভ স্টেমটি ক্রাইওজেনিকভাবে চিকিত্সা করা হয় এবং সহজ অপারেশন এবং ইনসুলেশন ইনস্টলেশন ‌ এর জন্য লম্বা করা হয় ‌



অতি-নিম্ন তাপমাত্রা বল ভালভ



মূল উপকরণ এবং প্রক্রিয়াকরণ প্রযুক্তি
‌ ক্রিওজেনিক চিকিত্সা ‌: ধাতব অংশগুলি (ভালভ বডি, ভালভ স্টেম, স্প্রিং) অভ্যন্তরীণ চাপ দূর করতে এবং উপাদান স্ফটিক কাঠামো স্থিতিশীল করার আগে -196 ডিগ্রিতে দু'বার ক্রাইওজেনিকভাবে চিকিত্সা করা দরকার ‌
‌ সিলিং উপাদানগুলি ‌: বসন্ত ইউ-রিংটি নিম্ন-তাপমাত্রা প্রতিরোধী পলিমার উপকরণ (যেমন 3 এম, ডাইকিন) এবং স্টেইনলেস স্টিলের অ্যান্টি-জারা স্প্রিংস দিয়ে তৈরি করা হয় যাতে প্রাক-আঁটানো এবং শূন্য চাপের অধীনে সিলিং নিশ্চিত করতে থাকে ‌
অ্যাপ্লিকেশন অঞ্চল
‌ শক্তি ক্ষেত্র: এলএনজি রিসিভিং স্টেশন, তরল পেট্রোলিয়াম গ্যাস (এলপিজি) স্টোরেজ এবং পরিবহন সিস্টেম ‌
‌ রাসায়নিক এবং মহাকাশ ‌: তরল অক্সিজেন, তরল নাইট্রোজেন পরিবহন, রকেট জ্বালানী ফিলিং সিস্টেম ‌
‌ শিল্প গ্যাস ‌: ইথিলিন, তরল অ্যামোনিয়া এবং তরল প্রোপান এর উত্পাদন ও প্যাকেজিং ‌
