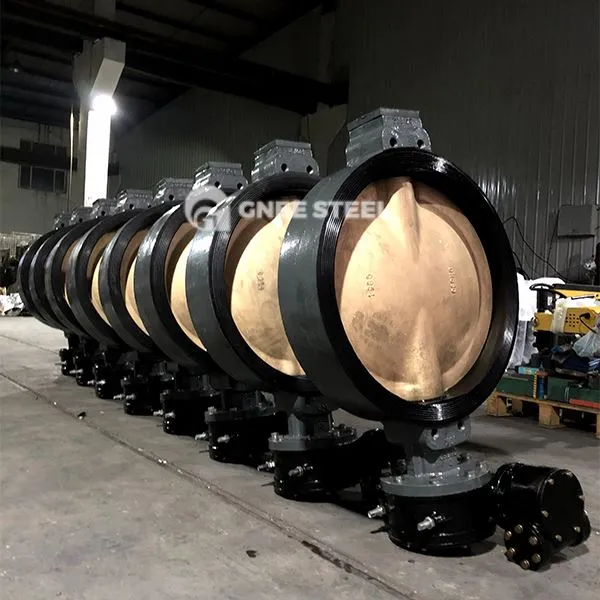

আধা লগড প্রজাপতি ভালভ

আধা-লগ বাটারফ্লাই ভালভ একটি প্রজাপতি ভালভ যা স্টাড বোল্টের মাধ্যমে পাইপ ফ্ল্যাঞ্জকে সংযুক্ত করে। ভালভ বডি উভয় পক্ষের লগ স্ট্রাকচার (গর্তের মাধ্যমে বা গর্তের অভ্যন্তরীণ থ্রেডগুলির মাধ্যমে) দিয়ে ডিজাইন করা হয়েছে, যা ইনস্টলেশন এবং ফিক্সিংয়ের জন্য সুবিধাজনক এবং ক্ল্যাম্প-টাইপ সংযোগের জন্য উপযুক্ত। এটি মাঝারি এবং নিম্নচাপের অবস্থার অধীনে তরল নিয়ন্ত্রণে ব্যাপকভাবে ব্যবহৃত হয়।

‌ স্ট্রাকচারাল বৈশিষ্ট্য ‌:
Gl লগ ডিজাইন ‌: ভালভের দেহের কাঠামোকে শক্তিশালী করুন, ভালভ সিলিং পারফরম্যান্সের উপর পাইপলাইন স্ট্রেসের প্রভাব হ্রাস করুন এবং ঘন ঘন খোলার এবং বন্ধের পরিস্থিতিগুলির জন্য উপযুক্ত;
‌ বুটারফ্লাই প্লেট স্ট্রাকচার ‌: তাপমাত্রা প্রতিরোধের এবং বিকৃতি প্রতিরোধের উন্নতি করতে তিন স্তরের যৌগিক কাঠামো (যেমন অ্যালো স্টিল + ইনসুলেশন স্তর + স্টেইনলেস স্টিল) গ্রহণ করুন;
‌ সিলিং টাইপ ‌: al চ্ছিক নরম সিল (রাবার\/পিটিএফই) বা হার্ড সিল (ধাতব ক্ল্যাডিং), ফুটো স্তরটি এএনএসআই ভি স্তরে পৌঁছতে পারে।

কাজের নীতি এবং কার্য সম্পাদনের সুবিধাগুলি op op ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌

প্রজাপতি প্লেটটি ‌ ল্যাভার প্রিন্সিপাল ‌ বা ড্রাইভ ডিভাইস ‌ এর মাধ্যমে 90 ডিগ্রি ঘূর্ণন অর্জন করতে পারে এবং দ্রুত মাধ্যমটি চালু এবং বন্ধ নিয়ন্ত্রণ করতে পারে (3 সেকেন্ডের চেয়ে কম বা সমান খোলার এবং বন্ধ করার সময়);

ডাবল এক্সেন্ট্রিক বা ট্রিপল এক্সেন্ট্রিক স্ট্রাকচার ডিজাইন সিলিং পৃষ্ঠের ঘর্ষণ হ্রাস করে এবং পরিষেবা জীবনকে প্রসারিত করে।
‌ কোর সুবিধা ‌

‌ চাপ এবং তাপমাত্রা প্রতিরোধের ‌: প্রযোজ্য চাপের পরিসীমা পিএন 10 ~ পিএন 16 (ক্লাস 150 ~ 300) পর্যন্ত, তাপমাত্রার কভারেজটি -20 ডিগ্রি ~ 250 ডিগ্রি (হার্ড সিলটি 600 ডিগ্রি পর্যন্ত বাড়ানো যেতে পারে);
Flow প্রবাহ প্রতিরোধ এবং উচ্চ দক্ষতা ‌: প্রজাপতি প্লেটের বেধটি অনুকূলিত হয়, এবং চাপ ক্ষতি সম্পূর্ণরূপে খোলার সময় 0। 05 এমপিএর চেয়ে কম বা সমান হয়, যা বড় প্রবাহের পাইপলাইনগুলির জন্য উপযুক্ত;
Reteace



আধা লগড প্রজাপতি ভালভ



অ্যাপ্লিকেশন
রাসায়নিক শিল্প: ক্ষয়কারী মিডিয়া যেমন সালফিউরিক অ্যাসিড এবং তরল ক্ষার পরিবহনের জন্য, পিটিএফই ভালভের আসন এবং স্টেইনলেস স্টিল ভালভের দেহগুলি প্রয়োজন;
জল চিকিত্সা সিস্টেম: ডিএন 50 ~ ডিএন 2000 জল সরবরাহ নেটওয়ার্ক রেগুলেশন, নরম সিলস (ইপিডিএম\/এনবিআর) ফুটো প্রতিরোধের জন্য উপযুক্ত;
জাহাজ এবং শক্তি: সামুদ্রিক জ্বালানী সিস্টেম এবং বিদ্যুৎকেন্দ্র শীতল জল নিয়ন্ত্রণ অবশ্যই জেআইএস\/এএনএসআই মান মেনে চলতে হবে।
নির্বাচন এবং রক্ষণাবেক্ষণ পয়েন্ট
নির্বাচন পরামিতি
সিলের ধরণ: হার্ড সিলগুলি (টংস্টেন কার্বাইড স্প্রে) কণাযুক্ত মিডিয়াগুলির জন্য পছন্দ করা হয় এবং নরম সিলগুলি পরিষ্কার তরলগুলির জন্য al চ্ছিক;
ড্রাইভ মোড: ওয়ার্ম গিয়ার বা বায়ুসংক্রান্ত ড্রাইভটি ডিএন -এর জন্য 300 এর চেয়ে বেশি বা সমান জন্য সুপারিশ করা হয় এবং ম্যানুয়াল লিভার অপারেশন ডিএন ＜ 300 এর জন্য al চ্ছিক;
উপাদান অভিযোজন: 316L ভালভ বডি + হ্যাসেলয় সিলগুলি ক্ষয়কারী পরিবেশের জন্য নির্বাচিত হয় এবং ডাব্লুসিবি + হার্ড অ্যালোয় উচ্চ-তাপমাত্রার বাষ্পের জন্য ব্যবহৃত হয়।
‌ মেন্ট রক্ষণাবেক্ষণ স্পেসিফিকেশন ‌

আলগা এবং ফ্ল্যাঞ্জ ফুটো রোধ করতে প্রতি ত্রৈমাসিকে লগ বোল্ট প্রিলোড পরীক্ষা করুন;
বাটারফ্লাই প্লেট জ্যাম এড়াতে ভালভ গহ্বরটি প্রতি ছয় মাসে প্রতি ছয় মাসে পরিষ্কার করা উচিত;
লুব্রিকেশন চক্র: প্রতি 12 মাসে (150 ডিগ্রি কাজের শর্তের চেয়ে বেশি বা সমান প্রযোজ্য) প্রতি ভালভ স্টেমের সাথে উচ্চ-তাপমাত্রার গ্রিজ যুক্ত করুন।
