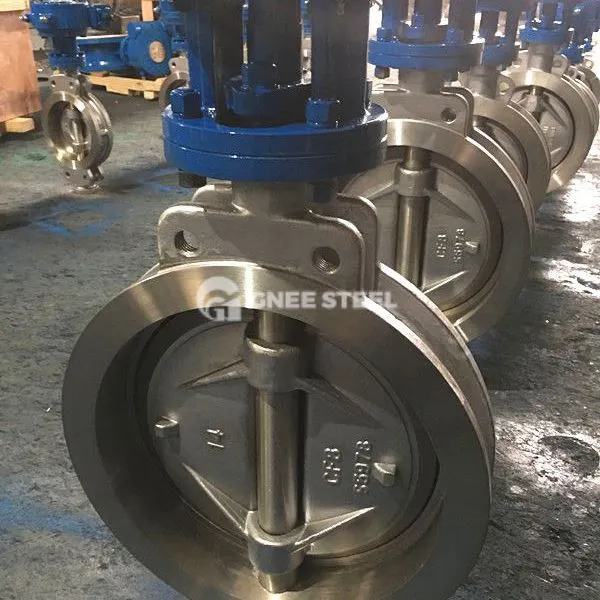

একক অভিনব ওয়েফার প্রজাপতি বর্ণনা
একক এক্সেন্ট্রিক ওয়েফার প্রজাপতি ভালভ একটি ভালভ যা পাইপলাইন মিডিয়াম অন-অফ বা প্রবাহ নিয়ন্ত্রণ অর্জনের জন্য ভালভ স্টেমকে ঘোরানো দিয়ে প্রজাপতি প্লেটটিকে ঘোরাতে চালিত করে। এর মূল বৈশিষ্ট্যটি হ'ল ভালভ স্টেম অক্ষটি প্রজাপতি প্লেটের কেন্দ্র থেকে বিচ্যুত হয়ে একটি একক অভিনব কাঠামো গঠন করে, যা প্রজাপতি প্লেট এবং ভালভ আসনের মধ্যে এক্সট্রুশন স্ট্রেসকে কার্যকরভাবে ছড়িয়ে দেয়।
কাঠামোগত
ভালভ বডি : নলাকার নকশা, সংক্ষিপ্ত অক্ষীয় দৈর্ঘ্য, অন্তর্নির্মিত প্রজাপতি প্লেট, বেশিরভাগ স্টেইনলেস স্টিল, কার্বন ইস্পাত ইত্যাদি দিয়ে তৈরি
বুটটারফ্লাই প্লেট এবং ভালভ স্টেম : প্রজাপতি প্লেটটি ডিস্ক-আকৃতির, ভালভ স্টেমের সাথে স্থিরভাবে সংযুক্ত, এবং ভালভ স্টেমটি সীলমোহরটি অনুকূল করার জন্য অভিনবভাবে সেট করা আছে
সিলিং স্ট্রাকচার :
সিলিং রিংটি প্রজাপতি প্লেটে সেট করা যেতে পারে (নরম উপাদান যেমন পলিটেট্রাফ্লুওরোথিলিন), এবং সিলিংটি ইলাস্টিক বিকৃতি দ্বারা অর্জন করা হয় ;
বা একটি জেড-আকৃতির ক্রস-বিভাগের ভালভ আসনটি ভালভের দেহে ডিজাইন করা হয়েছে, সিলকে সহায়তা করার জন্য মাঝারি চাপের উপর নির্ভর করে
ওয়েফার সংযোগ : ভালভটি সরাসরি বোল্ট দ্বারা পাইপ ফ্ল্যাঞ্জগুলির মধ্যে ক্ল্যাম্প করা হয় এবং কাঠামোটি কমপ্যাক্ট
একক অভিনব ওয়েফার প্রজাপতি স্পেসিফিকেশন
স্পেসিফিকেশন এবং মাত্রা
- নামমাত্র ব্যাস (ডিএন): সাধারণ পরিসীমাটি ডিএন 50 ~ ডিএন 1200;
- চাপ স্তর (পিএন): সাধারণত পিএন 6 ~ পিএন 25;
- - আবেদনযোগ্য তাপমাত্রা: নরম সিলের ধরণটি সাধারণত -20 ডিগ্রি ~ 150 ডিগ্রি হয় এবং ধাতব সীল প্রকারটি উচ্চতর তাপমাত্রার সাথে খাপ খাইয়ে নিতে পারে
বৈশিষ্ট্য
স্ট্রাকচারাল সুবিধা
ছোট আকার, হালকা ওজন, ইনস্টল করা এবং রক্ষণাবেক্ষণ করা সহজ;
পরিচালনা করা সহজ, সম্পূর্ণরূপে খোলা/বন্ধ করতে কেবল 90 ডিগ্রি ঘূর্ণন প্রয়োজন
পারফরম্যান্স বৈশিষ্ট্য
গুড সিলিং : ইলাস্টিক ভালভ আসন বা মাঝারি চাপ সহায়ক সিলিংয়ের মাধ্যমে এটি বিভিন্ন কাজের অবস্থার সাথে খাপ খাইয়ে নিতে পারে ;
Flow প্রবাহ প্রতিরোধের : প্রজাপতি প্লেট খোলার এবং প্রবাহের হারের মধ্যে লিনিয়ার সম্পর্ক ভাল, এবং সামঞ্জস্য কর্মক্ষমতা দুর্দান্ত ;
Duableability: ডাবল এক্সেন্ট্রিক ডিজাইনটি প্রজাপতি প্লেট এবং ভালভ আসনের মধ্যে স্ক্র্যাচিং হ্রাস করে এবং পরিষেবা জীবনকে দীর্ঘায়িত করে
সীমাবদ্ধতা
একক অভিনব কাঠামোর স্যুইচিং প্রক্রিয়া চলাকালীন এখনও কিছু স্ক্র্যাচিং রয়েছে। প্রযোজ্য পরিস্থিতিগুলি কেন্দ্রীভূত প্রজাপতি ভালভের মতো। উচ্চ তাপমাত্রা এবং উচ্চ চাপের জন্য ডাবল/ট্রিপল এক্সেন্ট্রিক প্রকারের প্রয়োজন।
Gnee একক encentic ওয়েফার প্রজাপতি
আবেদন
শিল্প পাইপলাইন: পেট্রোকেমিক্যাল, বৈদ্যুতিক শক্তি, ধাতুবিদ্যা এবং অন্যান্য ক্ষেত্রে তরল নিয়ন্ত্রণ;
বিল্ডিং সিস্টেম: জল সরবরাহ ও নিকাশী জল/গ্যাসের মাঝারি নিয়ন্ত্রণ, এইচভিএসি;
পরিবেশ সুরক্ষা এবং জল চিকিত্সা: নিকাশী ট্রিটমেন্ট প্ল্যান্ট এবং পাম্পিং স্টেশনগুলিতে প্রবাহ নিয়ন্ত্রণ;
খাদ্য ও medicine ষধ: স্যানিটারি ডিজাইন পরিষ্কার মাঝারি পরিবহণের জন্য উপযুক্ত।
একক এক্সেন্ট্রিক ওয়েফার প্রজাপতি ভালভ এবং ডাবল এক্সেন্ট্রিক ওয়েফার প্রজাপতি ভালভের মধ্যে পার্থক্য কী?
1। কাঠামোগত পার্থক্য
এক্সেন্ট্রিক ডিজাইন
একক উদ্দীপনা: কেবলমাত্র ভালভ স্টেম অক্ষটি প্রজাপতি প্লেটের কেন্দ্র থেকে বিচ্যুত হয়, যাতে প্রজাপতি প্লেটের উপরের এবং নীচের প্রান্ত এবং ভালভের সিটের যোগাযোগের পৃষ্ঠটি চাপ ছড়িয়ে দেয়, তবে এটি স্যুইচিং প্রক্রিয়া চলাকালীন ঘর্ষণটি পুরোপুরি দূর করতে পারে না।
ডাবল এক্সেন্ট্রিটি: একক উদ্বেগের ভিত্তিতে, ভালভ স্টেম অক্ষটি ভালভের দেহের কেন্দ্র থেকে বিভক্ত হয় (দুটি অভিনব দূরত্ব গঠন করে), এবং প্রজাপতি প্লেটটি খোলার পরে ভালভের আসন থেকে দ্রুত বিচ্ছিন্ন করতে পারে, উল্লেখযোগ্যভাবে ঘর্ষণ হ্রাস করে।
সিলিং কাঠামো
একক উদ্দীপনা: নরম সিলগুলি (যেমন রাবার, পলিটেট্রাফ্লুওরোথিলিন) বেশিরভাগ ব্যবহৃত হয় এবং সিলিং অর্জনের জন্য স্থিতিস্থাপক বিকৃতি নির্ভর করা হয়।
ডাবল এক্সেন্ট্রিটিটি: এটি নরম সিল বা ধাতব সিলগুলির সাথে সামঞ্জস্যপূর্ণ (যেমন স্টেইনলেস স্টিল, কার্বাইড), যার পরবর্তীটি উচ্চ তাপমাত্রার প্রতিরোধী এবং দীর্ঘতর জীবন রয়েছে।
2। পারফরম্যান্স তুলনা
| শর্তাদি | একক অভিনব ওয়েফার প্রজাপতি | ডাবল এক্সেন্ট্রিক ওয়েফার প্রজাপতি ভালভ |
|---|---|---|
| ঘর্ষণ এবং পরিধান | প্রজাপতি প্লেট এবং ভালভ সিটের মধ্যে এখনও স্ক্র্যাচ এবং স্পষ্ট পরিধান রয়েছে। | প্রজাপতি প্লেটটি ভালভের সিটটি দ্রুত ছেড়ে দেয় এবং ঘর্ষণটি হ্রাস পায়। |
| চাপ প্রতিরোধ | নিম্নচাপের জন্য উপযুক্ত (পিএন 6 ~ পিএন 16) | উচ্চ চাপ সহ্য করতে পারে (পিএন 16 ~ পিএন 25) |
| তাপমাত্রা পরিসীমা | নরম সিলের ধরণটি সাধারণত 150 ডিগ্রির চেয়ে কম বা সমান হয় | ধাতব সিলযুক্ত টাইপ 400 ডিগ্রির বেশি পৌঁছাতে পারে |
| সিয়াল নির্ভরযোগ্যতা | সিল করার জন্য স্থিতিস্থাপক বিকৃতকরণের উপর নির্ভর করে, সমাপনী অবস্থানের প্রয়োজনীয়তা কম | অবস্থান সিলিং (লাইন যোগাযোগ), বন্ধ করার জন্য সুনির্দিষ্ট অবস্থান প্রয়োজন |
3। অ্যাপ্লিকেশন পরিস্থিতি
একক এক্সেন্ট্রিক ওয়েফার প্রজাপতি ভালভ: নিম্নচাপ, সাধারণ তাপমাত্রা এবং পরিষ্কার মাঝারি অবস্থার জন্য উপযুক্ত যেমন জল চিকিত্সা, জল সরবরাহ এবং নিকাশী, এইচভিএসি সিস্টেমের জন্য উপযুক্ত।
ডাবল এক্সেন্ট্রিক ওয়েফার বাটারফ্লাই ভালভ: উচ্চ তাপমাত্রা, উচ্চ চাপ বা মাঝারি যেমন পেট্রোকেমিক্যাল, বৈদ্যুতিক শক্তি এবং ধাতব শিল্পের মতো কণাযুক্ত মাঝারি শিল্পের জন্য উপযুক্ত।
4 ... নির্বাচনের সুপারিশ
একক অবিচ্ছিন্ন অগ্রাধিকার দিন: যখন ব্যয় সংবেদনশীল হয়, তখন মাধ্যমটি অ-ক্ষুধার্ত এবং কাজের শর্তগুলি স্থিতিশীল।
ডাবল এক্সেন্ট্রিককে অগ্রাধিকার দিন: ঘন ঘন খোলার এবং বন্ধ হওয়া, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বা দীর্ঘজীবনের মতো গুরুতর কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়া দরকার।
