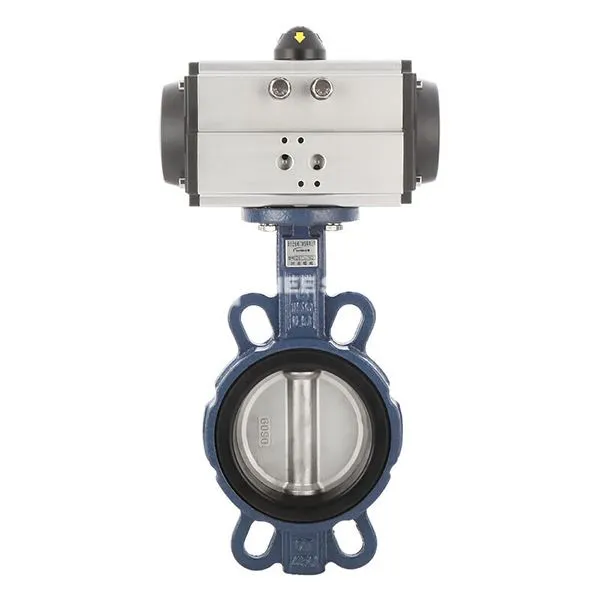

বায়ুসংক্রান্ত অ্যাকুয়েটর সহ ওয়েফার বাটারফ্লাই ভালভ

বায়ুসংক্রান্ত অ্যাকুয়েটর সহ ওয়েফার বাটারফ্লাই ভালভ একটি ভালভ যা সংকুচিত বায়ু দ্বারা চালিত ভালভ ডিস্কটি ঘোরানোর মাধ্যমে দ্রুত খোলা এবং বন্ধ করা যায়। এটি সীমিত স্থান এবং উচ্চ-ফ্রিকোয়েন্সি অপারেশন সহ পাইপলাইন সিস্টেমগুলির জন্য উপযুক্ত। এটি রাসায়নিক, শক্তি, খাদ্য ইত্যাদির ক্ষেত্রে প্রবাহ নিয়ন্ত্রণ এবং বিচ্ছিন্নতায় ব্যাপকভাবে ব্যবহৃত হয়

মূল কাঠামো এবং কাজের নীতি

ভালভ বডি এবং সংযোগ ফর্ম:
ওয়েফার ডিজাইন: ভালভ বডিটি একটি কমপ্যাক্ট কাঠামো এবং ইনস্টলেশন স্থান সংরক্ষণের সাথে বোল্ট দ্বারা পাইপ ফ্ল্যাঞ্জগুলির মধ্যে ক্ল্যাম্প করা হয়।
ভালভ প্লেট এবং সিল: প্রজাপতি প্লেট একটি ডিস্ক-আকৃতির কাঠামো গ্রহণ করে এবং সিলিং উপাদানটি নাইট্রাইল রাবার (এনবিআর), ফ্লুরোরবারবার (এফকেএম) বা ধাতব হার্ড সিল হতে পারে বিভিন্ন মিডিয়াগুলির চাহিদা মেটাতে।

বায়ুসংক্রান্ত অ্যাকুয়েটর:
ডাবল-অ্যাক্টিং/একক-অভিনয়: ডাবল-অ্যাক্টিং অ্যাকিউটেটরগুলি দ্বি-নির্দেশমূলক এয়ার সোর্স ড্রাইভের উপর নির্ভর করে এবং একক-অভিনয়কারী অ্যাকিউটিউটরগুলি স্প্রিং রিসেট ফাংশন দিয়ে সজ্জিত থাকে (বায়ু হারিয়ে যাওয়ার পরে স্বয়ংক্রিয়ভাবে বন্ধ)।
‌Rive মোড ‌: গিয়ার র্যাক (সিরিজে) বা স্কচ ফর্ক (এডাব্লু সিরিজ) সংক্রমণ, আউটপুট টর্ক পর্যন্ত ~ 10 ~ 5000 এন · এম ‌, ডিএন 15 ~ ডিএন 1200 ক্যালিবারের জন্য উপযুক্ত ‌
‌
কাজের নীতি ‌:
বায়ু উত্স ({{0}}। 4 ~ 0.6 এমপিএ) সোলেনয়েড ভালভের মাধ্যমে দিকটি স্যুইচ করে, অ্যাকিউয়েটর পিস্টনকে সরাতে ধাক্কা দেয় এবং পুরো খোলার বা পূর্ণ ক্লোজিং অর্জনের জন্য প্রজাপতি প্লেটটিকে ‌90 ডিগ্রি ‌ ঘোরাতে চালিত করে ‌
‌ সিলিং মেকানিজম ‌: সেন্টারলাইন ইলাস্টিক সিল (নরম সিল) বা তিন-ইকেন্টিকিক ধাতব সীল, 10 পিপিএমের চেয়ে কম বা সমান ফুটো স্তর



বায়ুসংক্রান্ত অ্যাকুয়েটর সহ ওয়েফার বাটারফ্লাই ভালভ



অ্যাপ্লিকেশন

• শিল্প অটোমেশন:

রাসায়নিক চুল্লিগুলিতে উপাদান বিতরণ পাইপলাইনগুলির দ্রুত সংযোগ বিচ্ছিন্নতা।

তাপীয় নেটওয়ার্কগুলিতে বাষ্প প্রবাহ নিয়ন্ত্রণ, উচ্চ তাপমাত্রা এবং উচ্চ চাপ সহ্য করে।

• পরিষ্কার এবং স্বাস্থ্যকর সিস্টেম:

খাবার এবং পানীয় ফিলিং লাইনের অ্যাসেপটিক মাঝারি নিয়ন্ত্রণ (আয়না-পোলিশ স্টেইনলেস স্টিল ভালভ দেহ ব্যবহার করে)।
ফার্মাসিউটিক্যাল সরঞ্জামগুলিতে দ্রাবক এবং ইমালসনের ফাঁস-প্রমাণ বিচ্ছিন্নতা।

• পরিবেশ সুরক্ষা এবং শক্তি:

পরিধান-প্রতিরোধী হার্ড সিল ডিজাইনের সাথে ফ্লু গ্যাস ডেসালফিউরাইজেশন সিস্টেমগুলিতে বর্জ্য গ্যাস পাইপলাইনগুলি কণা।
এলএনজি ট্যাঙ্ক আউটলেটগুলির জরুরী সংযোগ বিচ্ছিন্নতা, নিম্ন-তাপমাত্রার শর্তগুলিকে সমর্থন করে (-196 ডিগ্রি)।
