ফ্ল্যাঞ্জ টিল্টিং ডিস্ক চেক ভালভের ভালভ ডিস্ক হল একটি প্রজাপতি-আকৃতির বাঁকযুক্ত ডিস্ক যা ভালভ শ্যাফ্টে মাউন্ট করা হয়েছে। ভালভ আসনটি একটি বিশেষ ভাসমান, ইলাস্টিক ধাতু হার্ড-সিলিং টাইপ, যা নিশ্চিত করে যে ভালভ সীটটি ভালভ ডিস্কের সাথে স্বয়ংক্রিয়ভাবে তার অবস্থান সামঞ্জস্য করতে পারে। ভালভ আসনের সিলিং পৃষ্ঠটি একটি ঝোঁক শঙ্কুর অংশ এবং ভালভ আসন এবং ভালভ ডিস্কের মধ্যে গঠিত সিলিং লাইনটি প্রায় একটি উপবৃত্তাকার বক্ররেখা। এই বক্ররেখার সমতল এবং ভালভ প্রবাহ চ্যানেলের কেন্দ্র রেখার মধ্যে কোণ হল 60 ডিগ্রি। আনুমানিক উপবৃত্তাকার সিলিং লাইনের দীর্ঘ অক্ষটি শঙ্কু অক্ষের সাথে একটি অদ্ভুত কোণ গঠন করে, যার অর্থ হল শঙ্কুর অক্ষ যেখানে ভালভ সিটের সিলিং পৃষ্ঠ অবস্থিত এবং ভালভ বডি ফ্লো চ্যানেলের কেন্দ্র রেখাটি 15 এর দ্বিতীয় এককেন্দ্রিক কোণ গঠন করে। ডিগ্রী ~20 ডিগ্রী। ভালভ ডিস্কের ঘূর্ণন অক্ষের অক্ষটিও সেই অনুযায়ী সারিবদ্ধ করা হয়।
টিল্টিং ডিস্ক চেক ভালভ স্পেসিফিকেশন
প্রধান পরামিতি স্পেসিফিকেশন
নকশা এবং উত্পাদন: API594, API 6D, JB/TB8937;
মুখোমুখি এবং শেষ থেকে শেষ: API594,API6D,DIN3202,JB/T8937;
চাপ-তাপমাত্রা রেটিং: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
পরিদর্শন এবং পরীক্ষা: API598, JB/T9092;
পাইপ ফ্ল্যাঞ্জ: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47।
পণ্য পরিসীমা
শারীরিক উপাদান: কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, ব্রোঞ্জ
নামমাত্র ব্যাস: 2"~24"(DN50~DN600)
শেষ সংযোগ: RF, RTJ, BW
চাপ পরিসীমা: ক্লাস150~ 2500(PN16~PN150)
কাজের তাপমাত্রা: {{0}ºC~+560ºC

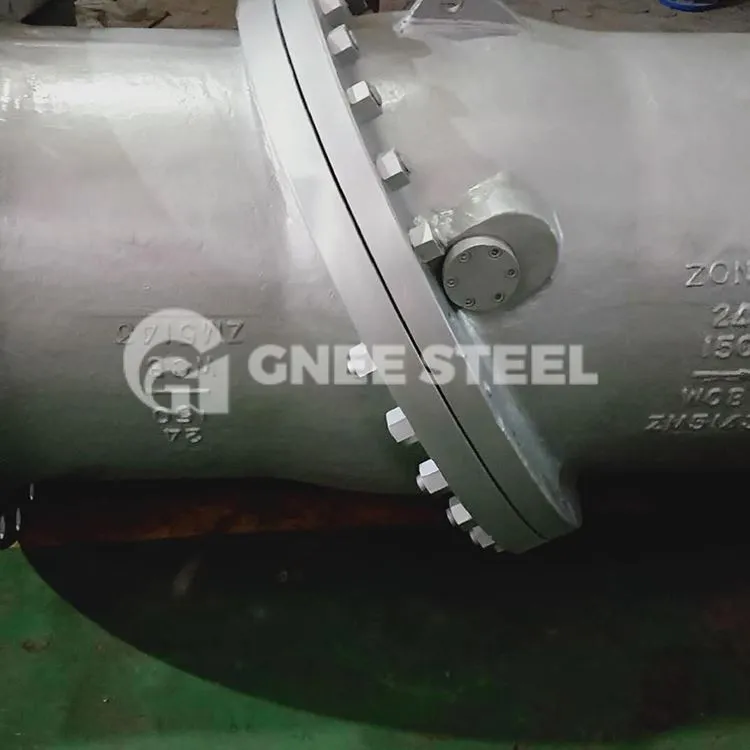

Flanged টিল্টিং ডিস্ক চেক ভালভ
FAQ
1. আপনার MOQ কি?
আমাদের MOQ সাধারণত 1 পিসি হয়।
2. আপনার প্রসবের সময় কি?
আমাদের প্রসবের সময় প্রায় 25-30 দিন।
3. আপনার পেমেন্ট শর্তাবলী কি?
আমরা T/T, 100% L/C, ওয়েস্টার্ন ইউনিয়ন ইত্যাদি গ্রহণ করি।
4. আপনি বিনামূল্যে নমুনা প্রদান করতে পারে?
সাধারণত, আমরা বিনামূল্যে নমুনা অফার করি, কিন্তু গ্রাহকরা মালবাহী খরচ বহন করে।
