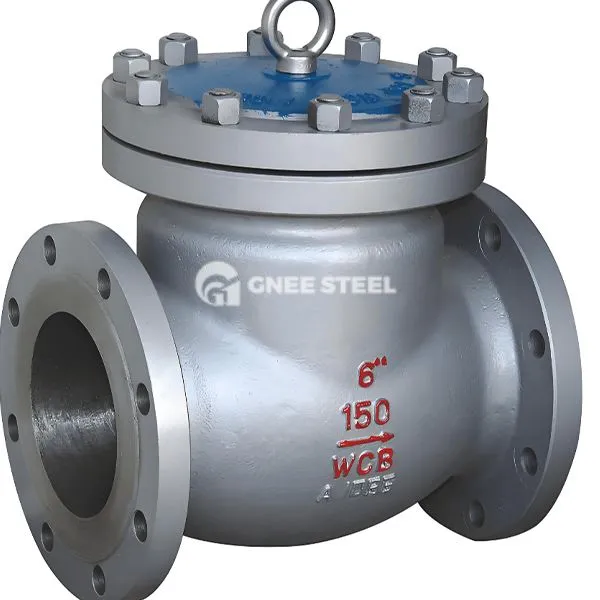

চাপ সিল সুইং চেক ভালভবর্ণনা
চাপ-সিলযুক্ত সুইং চেক ভালভ একটি ভালভ যা অক্ষের চারপাশে ভালভ ডিস্কটি ঘোরানো দিয়ে একমুখী শাটফ অর্জন করে। এর মূল বৈশিষ্ট্যটি হ'ল কার্যকরভাবে ফুটো প্রতিরোধের জন্য মাঝারি চাপের মাধ্যমে উচ্চ-চাপের অবস্থার অধীনে সিলিং পারফরম্যান্স বাড়ানোর জন্য একটি চাপ-শক্তির সিলিং কাঠামো (যেমন ধাতব গ্যাসকেট বা ইলাস্টিক সিলিং রিং) ব্যবহার। এটি মাঝারি ব্যাকফ্লো রোধ করতে এবং জলের হাতুড়ির প্রভাবগুলি হ্রাস করতে পেট্রোলিয়াম এবং রাসায়নিক শিল্পের মতো উচ্চ-চাপ পাইপলাইন সিস্টেমগুলির জন্য উপযুক্ত।
শরীর এবং সিলিং উপাদান
Valveve বডি মেটেরিয়াল : কার্বন স্টিল (ডাব্লুসিবি), স্টেইনলেস স্টিল (316/304) বা দ্বৈত স্টিল (2205), উচ্চ চাপের জন্য উপযুক্ত (পিএন 420 এর চেয়ে কম বা সমান) এবং ক্ষয়কারী মিডিয়া
সেলফ-টাইটেনিং সিলিং স্ট্রাকচার যখন মাঝারি চাপ বৃদ্ধি পায়, সিলিং পৃষ্ঠের চাপ শূন্য ফুটো অর্জনের জন্য বাড়ানো হয় (ফুটো হার 0। 01%) এর চেয়ে কম বা সমান)
ভালভ ফ্ল্যাপ এবং ড্রাইভ ডিজাইন
B সুইং ভালভ ফ্ল্যাপ : ডিস্ক-আকৃতির ভালভ ফ্ল্যাপটি ঘোরানো অক্ষের চারপাশে ঘোরে এবং প্রবাহিত চ্যানেলটি প্রবাহ প্রতিরোধের (30% ~ 50% কম উত্তোলন প্রকারের তুলনায় কম) হ্রাস করে, যা বৃহত ব্যাসের জন্য উপযুক্ত (ডিএন 50 ~ ডিএন 1200) নিম্ন প্রবাহ হারের পরিস্থিতি
F
চাপ সিল সুইং চেক ভালভ স্পেসিফিকেশন
আকার: 2 "~ 24" (ডিএন 50 মিমি-ডিএন 600 মিমি)
চাপ: এএনএসআই 600 এলবি ~ 3500lb (পিএন 100 ~ পিএন 420)
মাঝারি: জল গ্যাস তেল বায়ু ect
তাপমাত্রা: -29 ডিগ্রি -550 ডিগ্রি
দেহ: এ 105, অ্যালো স্টিল, সিএফ 8
সংযোগ পদ্ধতি: থ্রেডেড, বাট ওয়েল্ডিং, ফ্ল্যাঞ্জ
উত্পাদন মান: এপিআই 6 ডি, জিবি/টি 12235-2007
পরিদর্শন মান: এপিআই 698, জিবি/টি 12224-2015
দৈর্ঘ্যের মান: ASME B 16.10, জিবি/টি 12221-2005
ফ্ল্যাঞ্জ স্ট্যান্ডার্ডস: জেবি/টি 74-94, জিবি/টি 9113-2010
চাপ রেটিং: Asme b 16.34, জিবি/টি 12224-2015
ফ্ল্যাঞ্জ স্ট্যান্ডার্ডস: এএসএমই বি 16.5, এএসএমই বি 16.47 এ, এপিআই 605
চাপ সিল সুইং চেক ভালভ
সুবিধা
নির্ভরযোগ্য উচ্চ-চাপ সিলিং : স্ব-টাইটিং সিলিং ডিজাইনের উচ্চ চাপের অধীনে (পিএন 160 এর চেয়ে বেশি বা সমান) এর অধীনে আরও ভাল সিলিং পারফরম্যান্স রয়েছে, traditional তিহ্যবাহী ফ্ল্যাঞ্জ সিলিংয়ের বল্ট আলগা সমস্যাটি এড়ানো
প্রবাহের প্রবাহ এবং দীর্ঘ জীবন : প্রবাহিত ভালভ বডি চাপ হ্রাস হ্রাস করে (0। 05 এমপিএর চেয়ে কম বা সমান), এবং পরিধান-প্রতিরোধী অ্যালো সিলিং পৃষ্ঠ (যেমন স্টেলাইট অ্যালোয়) এর জীবন 100, 000}}}}}}}}}}}}}
Fle উল্লম্বভাবে ইনস্টল করার সময়, মাঝারি প্রবাহের দিকটি অবশ্যই নীচে থেকে শীর্ষে হওয়া উচিত
