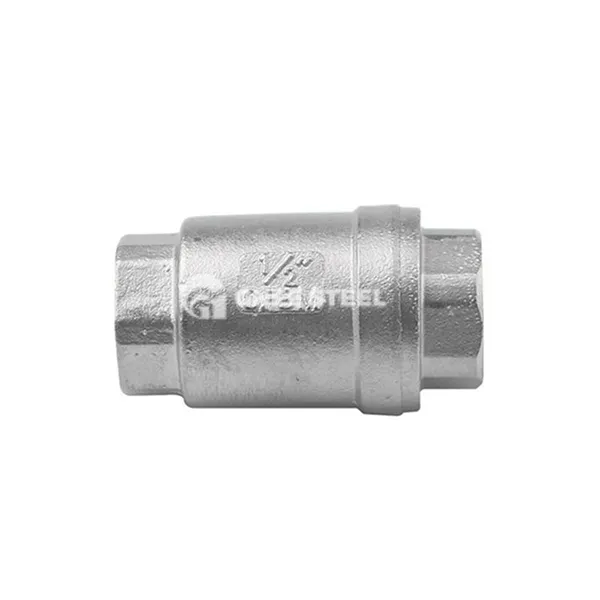

বসন্ত লোড চেক ভালভ বর্ণনা
Sp স্প্রিং লোডড চেক ভালভ হ'ল একমুখী ভালভ যা স্প্রিং ফোর্সের সহায়তায় বন্ধ হয়ে যায়, মাঝারিটিকে এক দিকে প্রবাহিত করতে দেয় এবং বিপরীত ব্যাকফ্লোকে ব্লক করে। এর মূল প্রক্রিয়াটি হ'ল:
Forforward প্রবাহ ওপেনিং : মাঝারি চাপটি বসন্তের প্রতিরোধকে কাটিয়ে ওঠে এবং ভালভ ডিস্ককে (যেমন ভালভ ডিস্ক, বল ইত্যাদি) খোলার জন্য একটি ফ্লো চ্যানেল গঠন করে;
Versevers ফ্লো ক্লোজিং : যখন মাঝারি চাপ অদৃশ্য হয়ে যায় বা ব্যাকফ্লো ঘটে তখন বসন্ত শক্তিটি দ্রুত ভালভ ডিস্কটিকে ব্যাকফ্লো ব্লক করার জন্য সিলিং অবস্থানে পুনরায় সেট করে।
সমাপনী ক্রিয়া ট্রিগার চাপ (অর্থাত্ ফাটল চাপ) বসন্তের কঠোরতা এবং মাঝারি কাজের অবস্থার উপর নির্ভর করে।
প্রকার এবং কাঠামো
কাঠামো দ্বারা শ্রেণিবিন্যাস :
Sp স্প্রিং ইন-লাইন টাইপ : ভালভ ডিস্কটি পাইপলাইন অক্ষের সমান্তরাল, একটি কমপ্যাক্ট কাঠামো সহ, ছোট ব্যাসের পাইপলাইনগুলির জন্য উপযুক্ত (ডিএন 15 ~ 100 মিমি);
Sp স্প্রিং ওয়াই টাইপ : ভালভ ডিস্কটি পাইপলাইনের একটি নির্দিষ্ট কোণে রয়েছে, কম প্রবাহ প্রতিরোধের এবং সহজ রক্ষণাবেক্ষণ সহ। এটি প্রায়শই উচ্চ-চাপ বা ঘন ঘন খোলার এবং বন্ধের পরিস্থিতিতে ব্যবহৃত হয়;
Spring
Key উপাদান :
Sp স্প্রিং মেটাল : স্টেইনলেস স্টিল (304\/316 এল) বা অ্যালো স্টিল, জারা-প্রতিরোধী এবং ইলাস্টিকভাবে স্থিতিশীল;
সিলিং ফর্ম : ধাতু হার্ড সিল (উচ্চ তাপমাত্রা এবং উচ্চ চাপ) বা ইলাস্টিক নরম সিল (পিটিএফই\/গ্রাফাইট), এএনএসআই শ্রেণির ষষ্ঠ ফুটো মান পূরণ করে
বসন্ত লোড চেক ভালভ স্পেসিফিকেশন
|
পণ্যের নাম |
শিল্প বসন্ত চেক ভালভ |
|||
|
আকার |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
সংযোগ শেষ |
থ্রেডেড |
|||
|
স্ট্যান্ডার্ড |
3 এ, দিন, এসএমএস, আইএসও |
|||
|
গসকেট |
সিলিকন, ইপিডিএম, ভিটন |
|||
|
অপারেশন উপায় |
ম্যানুয়াল, বায়ুসংক্রান্ত এবং বৈদ্যুতিক অ্যাকুয়েটর |
|||
|
সর্বোচ্চ তাপমাত্রা |
10 বার |
|||
|
কাজের তাপমাত্রা |
-10 ডিগ্রি থেকে +120 ডিগ্রি |
|||
|
পৃষ্ঠ পলিশিং |
আরএ 0 8μm এর চেয়ে কম বা সমান |
|||
|
চালানের উপায় |
এক্সপ্রেস দ্বারা, বায়ু দ্বারা বা সমুদ্র দ্বারা, গ্রাহকের অনুরোধ হিসাবে |
|||
|
অ্যাপ্লিকেশন স্কোপ |
দুগ্ধ, খাবার, বিয়ার, পানীয়, ফার্মাসি, প্রসাধনী, জল ইত্যাদি |
|||
বসন্ত লোড চেক ভালভ
বৈশিষ্ট্য
দ্রুত প্রতিক্রিয়া: স্প্রিং-অ্যাসিস্টড ক্লোজিং পুনরায় সেট করার সময়টিকে 0। 5 সেকেন্ডের চেয়ে কম করে দেয়, জলের হাতুড়ির ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে;
উচ্চ সিলিং : প্রিলোডেড স্প্রিং ভালভ ডিস্ক এবং ভালভ আসনের মধ্যে ক্ল্যাম্পিং শক্তি বাড়িয়ে তোলে এবং কম চাপের পরিস্থিতিতে ব্যাকফ্লো কার্যকরভাবে প্রতিরোধ করতে পারে;
নিম্ন প্রবাহ প্রতিরোধের ডিজাইন : প্রবাহিত ভালভ চ্যানেল কাঠামো চাপ হ্রাস হ্রাস করে এবং চাপের ড্রপ ক্ষতি 3% এর চেয়ে কম (সম্পূর্ণ খোলা); Duableable: বসন্ত এবং সিলিং পৃষ্ঠটি পরিধান-প্রতিরোধী, এবং পরিষেবা জীবন 5 ~ 10 বছর (সাধারণ কাজের শর্ত) পৌঁছাতে পারে।
অ্যাপ্লিকেশন
এইচভিএসি সিস্টেম : শীতল জল বা বাষ্প ব্যাকফ্লো প্রতিরোধ করুন, জল পাম্প এবং বয়লারগুলি রক্ষা করুন;
পেট্রোকেমিক্যাল প্রক্রিয়া পাইপলাইন : ক্ষয়কারী মিডিয়া (যেমন অ্যাসিড এবং ক্ষার তরল) এর একমুখী প্রবাহকে নিয়ন্ত্রণ করুন;
হাইড্রোলিক ট্রান্সমিশন সিস্টেম : অ্যাকিউয়েটর নিয়ন্ত্রণ হারাতে এড়াতে জলবাহী তেলের ব্যাকফ্লো ব্লক করুন;
খাদ্য এবং ফার্মাসিউটিক্যাল শিল্প : স্যানিটারি ডিজাইন (মিরর পলিশিং) অ্যাসেপটিক তরল নিয়ন্ত্রণের প্রয়োজনগুলি পূরণ করে।
