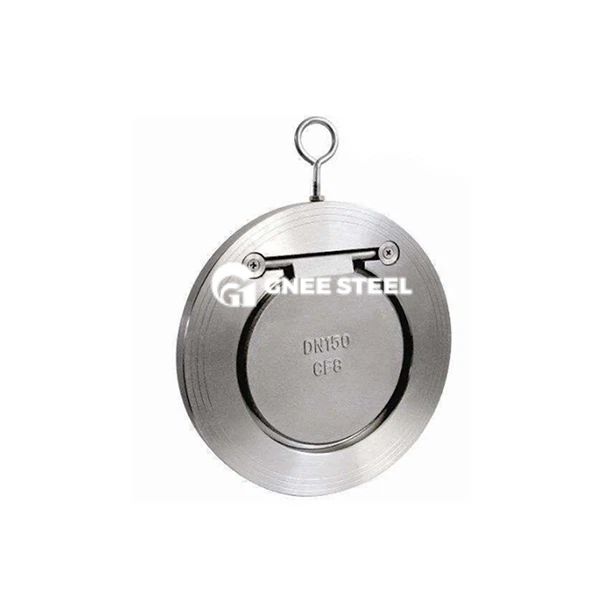

স্টেইনলেস স্টিল ওয়েফার সুইং চেক ভালভ

স্টেইনলেস স্টিল ওয়েফার সুইং চেক ভালভ একটি স্বয়ংক্রিয় ভালভ যা মাঝারি নিজেই প্রবাহ দ্বারা উত্পাদিত বলের মাধ্যমে ভালভ ডিস্কের খোলার এবং বন্ধকে নিয়ন্ত্রণ করে। এটি পাইপলাইনে মাঝারিটির ব্যাকফ্লো প্রতিরোধ করতে বিশেষভাবে ব্যবহৃত হয় এবং এতে ওয়েফার সংযোগ এবং সুইং কাঠামোর দ্বৈত বৈশিষ্ট্য রয়েছে। এর মূল ফাংশনগুলির মধ্যে রয়েছে:

মাঝারি ব্যাকফ্লো প্রতিরোধ করা: ব্যাকফ্লোর কারণে পাম্প, পাত্রে এবং অন্যান্য সরঞ্জামগুলির ক্ষতি এড়াতে তরলটির একমুখী প্রবাহ নিশ্চিত করা;

স্বয়ংক্রিয় খোলার এবং সমাপ্তি: ক্রিয়া অর্জনের জন্য তরল চাপ এবং ভালভ ডিস্ক ডেডওয়েটের উপর নির্ভর করে কোনও বাহ্যিক শক্তির প্রয়োজন নেই।

কাজের নীতি
ফরোয়ার্ড ফ্লো: মাঝারি চাপটি খোলার জন্য অক্ষের চারপাশে ঘোরানোর জন্য ভালভ ফ্ল্যাপটিকে ধাক্কা দেয় এবং তরলটি সহজেই চলে যায়; বিপরীত প্রবাহ: যখন মাঝারি চাপ অদৃশ্য হয়ে যায় বা বিপরীত হয়, তখন ভালভ ফ্ল্যাপটি বিপরীত প্রবাহকে অবরুদ্ধ করতে মাধ্যাকর্ষণ (বা বসন্ত শক্তি) এর ক্রিয়াকলাপের অধীনে দ্রুত বন্ধ হয়ে যায়।

1। কাজের চাপ: 1। 0 এমপিএ/1.6 এমপিএ/2.5 এমপিএ

2। কাজের তাপমাত্রা: এনবিআর: 0 ডিগ্রি -+80 ডিগ্রি এপিডিএম: -10 ডিগ্রি -+120 ডিগ্রি ভিটন: -20 ডিগ্রি {6}}} ডিগ্রি

3। এএনএসআই 125/150 অনুসারে মুখোমুখি

4। এন 1092-2 অনুসারে ফ্ল্যাঞ্জ, এএনএসআই 125/150 ইসিটি

5 .. পরীক্ষা: DIN3230, API598

।

মূল বৈশিষ্ট্য

• ‌Ororosion প্রতিরোধ ‌: স্টেইনলেস স্টিলের উপাদান অত্যন্ত ক্ষয়কারী মিডিয়া (যেমন নাইট্রিক অ্যাসিড, এসিটিক অ্যাসিড) এবং উচ্চ তাপমাত্রার পরিবেশের জন্য উপযুক্ত; ‌
• নিম্ন প্রবাহ প্রতিরোধের ডিজাইন ‌: পূর্ণ ব্যাসের কাঠামো চাপ হ্রাস হ্রাস করে এবং উচ্চ-প্রবাহ পাইপলাইনগুলির জন্য উপযুক্ত; ‌
• দ্রুত প্রতিক্রিয়া ‌: সুইং ভালভ ডিস্ক সংবেদনশীল এবং এর একটি স্বল্প সমাপ্তির সময় রয়েছে, যা কার্যকরভাবে জলের হাতুড়ি প্রভাবকে হ্রাস করে ‌; ‌
• সহজ রক্ষণাবেক্ষণ ‌: মডুলার ডিজাইনটি দ্রুত বিচ্ছিন্নতা সমর্থন করে, যা পাইপলাইন অমেধ্য পরিষ্কার করার জন্য বা সিলস প্রতিস্থাপনের জন্য সুবিধাজনক



স্টেইনলেস স্টিল ওয়েফার সুইং চেক ভালভ



অ্যাপ্লিকেশন

রাসায়নিক শিল্প: অ্যাসিড এবং ক্ষারীয় মাঝারি পাইপলাইনগুলির ব্যাকফ্লো সুরক্ষা;
জল চিকিত্সা ব্যবস্থা: জল সরবরাহ এবং নিকাশী পাম্পিং স্টেশন এবং নিকাশী চিকিত্সা কেন্দ্রগুলির প্রবাহ নিয়ন্ত্রণ;
শক্তি ক্ষেত্র: উচ্চ-তাপমাত্রা বাষ্প, তেল এবং গ্যাস পাইপলাইনগুলির একমুখী কাট অফ

নির্বাচন এবং ইনস্টলেশন পয়েন্ট

‌ চাপ স্তর: অবশ্যই পাইপলাইনের নামমাত্র চাপের সাথে মেলে (যেমন পিএন 10, পিএন 16); ‌ মিডিয়া বৈশিষ্ট্য ‌: 316L স্টেইনলেস স্টিল ভালভ বডি এবং পিটিএফই সিলটি ক্ষয়কারী মিডিয়াগুলির জন্য পছন্দ করা হয় ‌; Installation দিকনির্দেশনা: অনুভূমিক এবং উল্লম্ব উভয় পাইপলাইন গ্রহণযোগ্য, এটি নিশ্চিত করে যে ভালভ ডিস্ক ঘূর্ণন অক্ষটি মাধ্যাকর্ষণ দিকের সাথে সামঞ্জস্যপূর্ণ ‌
