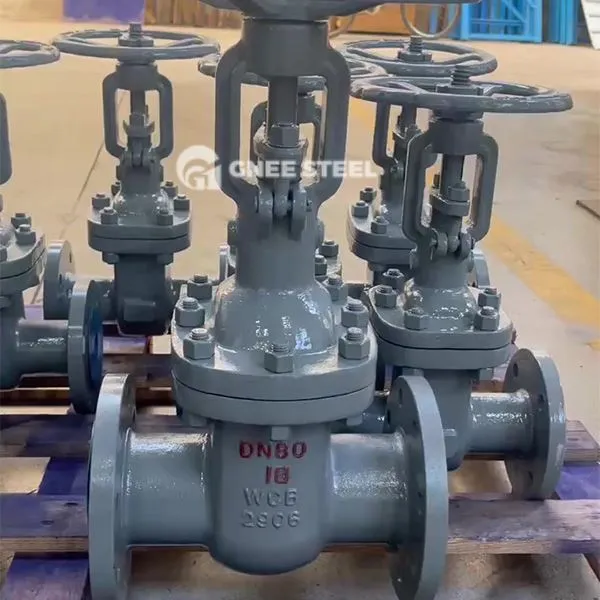

সমান্তরাল গেট ভালভ

সমান্তরাল গেট ভালভ এমন একটি ভালভ যার গেটের সিলিং পৃষ্ঠটি পাইপলাইন অক্ষের জন্য লম্ব। এর উদ্বোধনী এবং সমাপ্তি অংশগুলি (গেট) উল্লম্ব উত্তোলন এবং নিম্নমানের চলাচলের মাধ্যমে মাঝারি অন-অফ নিয়ন্ত্রণ উপলব্ধি করে। এটি সম্পূর্ণ উন্মুক্ত বা পূর্ণ বদ্ধ অবস্থার জন্য উপযুক্ত এবং প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহৃত হয় না। মূল কাঠামোর মধ্যে রয়েছে:

গেট: এটি একক গেট (থ্রাস্ট ওয়েজ বা স্প্রিং প্রিলোড সহ) এবং ডাবল গেট (ডাবল-প্লেট সমান্তরাল কাঠামো, প্রাক-চাপযুক্ত এবং বসন্ত বা যান্ত্রিক ডিভাইস দ্বারা সিল করা) বিভক্ত।
সিলিং পৃষ্ঠ: হার্ড সিলটি ধাতব সার্ফেসিং ব্যবহার করে (যেমন 1CR13, স্টেলাইট 6), এবং নরম সিলটি রাবার বা পলিটেট্রাফ্লুওরোথিলিন (পিটিএফই) ব্যবহার করে।
ড্রাইভ অ্যাসেম্বলি: ভালভ স্টেমটি হ্যান্ডহিল/বৈদ্যুতিক অ্যাকুয়েটরের সাথে সংযুক্ত রয়েছে গেটটি বাড়াতে এবং পড়ার জন্য গাড়ি চালাতে।



সমান্তরাল গেট ভালভ



প্রযোজ্য পরিস্থিতি এবং সীমাবদ্ধতা
‌
সুবিধা পরিস্থিতি ‌:
‌ উচ্চ তাপমাত্রা এবং উচ্চ চাপ মিডিয়া ‌: হার্ড সিলের ধরণটি বাষ্প, তেল এবং গ্যাস পাইপলাইনগুলির জন্য উপযুক্ত (তাপমাত্রা প্রতিরোধের 600 ডিগ্রির চেয়ে কম বা সমান)।
- স্বল্প খোলার এবং বন্ধের প্রয়োজনীয়তা ‌: ডাবল গেট কাঠামো সিলিং পৃষ্ঠের পরিধান হ্রাস করে এবং পরিষেবা জীবনকে প্রসারিত করে ‌
‌
বিধিনিষেধ::
প্রবাহকে নিয়ন্ত্রণ করার জন্য প্রযোজ্য নয়: আংশিক খোলার ঘূর্ণি এবং গেট এবং ভালভের আসনের ক্ষয়ের দিকে পরিচালিত করে ‌
‌ পার্টিকেলযুক্ত মিডিয়া ‌: হার্ড সিলের ধরণ প্রয়োজন, নরম সিলটি সহজেই কণা এবং ব্যর্থতা দ্বারা স্ক্র্যাচ করা হয় ‌
‌
সাধারণ অ্যাপ্লিকেশন ‌:
এনার্জি শিল্প ‌: শোধনাগার অপরিশোধিত তেল পাইপলাইন, পারমাণবিক বিদ্যুৎ কেন্দ্র কুলিং ওয়াটার সিস্টেম ‌
Un মুনিপাল ইঞ্জিনিয়ারিং ‌: নিকাশী ট্রিটমেন্ট প্ল্যান্ট স্লারি, স্ল্যাগ জলের মিশ্রণ তরল কেটে দেয় ‌
