বায়ুসংক্রান্ত গেট ভালভ বর্ণনা
বায়ুসংক্রান্ত গেট ভালভগুলি ভালভ যা পাওয়ার উত্স হিসাবে সংকুচিত বায়ু ব্যবহার করে। ভালভ স্টেমটি গেটের উল্লম্ব উত্তোলন অর্জনের জন্য একটি সিলিন্ডার দ্বারা চালিত হয়। এগুলি পাইপলাইন মিডিয়াগুলির সম্পূর্ণ খোলার বা সম্পূর্ণ সমাপনী নিয়ন্ত্রণের জন্য ব্যবহৃত হয় এবং প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহার করা যায় না। দুটি ধরণের সিল রয়েছে:
স্ব-সিলিং: সিলিং অর্জনের জন্য মাঝারি চাপ দ্বারা ভালভ আসনের বিরুদ্ধে গেটটি চাপ দেওয়া হয় (যেমন নিম্ন-চাপের শর্ত)।
জোর করে সিলিং: বন্ধ হওয়ার সময়, একটি বাহ্যিক শক্তি (যেমন সিলিন্ডার থ্রাস্ট) গেট এবং ভালভ আসনটি টিপতে প্রয়োজন, যা উচ্চ-চাপ বা উচ্চ-প্রয়োজনীয়তা সিলিং পরিস্থিতিগুলির জন্য উপযুক্ত।
মূল কাঠামো এবং প্রকার
সাধারণ কাঠামোগত নকশা:
সমান্তরাল ডাবল গেট: দুটি গেট জ্যামিং প্রতিরোধ এবং সিলিং নির্ভরযোগ্যতা বাড়ানোর জন্য স্প্রিংস বা সিলিন্ডার দ্বারা প্রাক-চাপযুক্ত এবং সিল করা হয়।
বাফার মেকানিজম: কিছু মডেল (যেমন জেড 644 এইচ) সমাপনী প্রভাব হ্রাস করতে এবং সিলিং পৃষ্ঠের আয়ু প্রসারিত করতে ডাবল-লেয়ার সিলিন্ডার বা বাফার ডিভাইস ব্যবহার করে।
সিলিং পৃষ্ঠের উপাদান: হার্ড সিলগুলি (সার্ফেসিং অ্যালো বা সিরামিক) দানাদার মিডিয়াগুলির জন্য ব্যবহৃত হয় এবং পরিষ্কার তরলগুলির জন্য নরম সিলগুলি (পিটিএফই) ব্যবহৃত হয়।
প্রধান প্রকার:
| প্রকার | ফিচার | অ্যাপ্লিকেশন |
|---|---|---|
| বায়ুসংক্রান্ত সমান্তরাল ডাবল ডিস্ক গেট ভালভ | জ্যামিং প্রতিরোধের জন্য স্কোরিং, বাফার প্রক্রিয়া প্রতিরোধের জন্য ডাবল গেট ডিজাইন | পেট্রোলিয়াম, রাসায়নিক, ফ্লাই অ্যাশ কনভাইং সিস্টেম |
| Ne পাইম্যাটিক ফ্ল্যাট গেট ভালভ | ফ্লো চ্যানেলটি সমান ব্যাসের, চাপের ড্রপটি ছোট এবং সম্পূর্ণ উন্মুক্ত/সম্পূর্ণ বন্ধ অপারেশন স্থিতিশীল | জল, বাষ্প, তেল ইত্যাদির জন্য মাঝারি এবং নিম্নচাপের পাইপলাইনগুলি |
| Ne পাইম্যাটিক কাট-অফ গেট ভালভ | জোর করে সিলিং কাঠামো, উচ্চ চাপ প্রতিরোধের (1 এর চেয়ে কম বা সমান। 0 এমপিএ) | ফার্মাসিউটিক্যাল এবং পাওয়ার ইন্ডাস্ট্রি শুরু এবং নিয়ন্ত্রণ বন্ধ করুন |
বায়ুসংক্রান্ত গেট ভালভ স্পেসিফিকেশন
|
আইটেম |
ভালভ |
|
আবেদন |
বিদ্যুৎ কেন্দ্র, সামুদ্রিক, রাসায়নিক, নির্মাণ, পরিবহন |
|
বন্দরের আকার |
Dn 15- dn200 |
|
ওয়ারেন্টি |
2 বছর |
|
উত্স স্থান |
চীন |
|
হেনান |
|
|
মডেল নম্বর |
GVC001 |
|
শক্তি |
ম্যানুয়াল, বৈদ্যুতিক, বায়ুসংক্রান্ত, জলবাহী |
|
মিডিয়া তাপমাত্রা |
উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, মাঝারি তাপমাত্রা, স্বাভাবিক তাপমাত্রা |
|
কাঠামো |
গেট |
|
মিডিয়া |
তেল, জল, গ্যাস, লক্স, অ্যাসিড |
|
কাস্টমাইজড সমর্থন |
OEM, ODM, OBM |

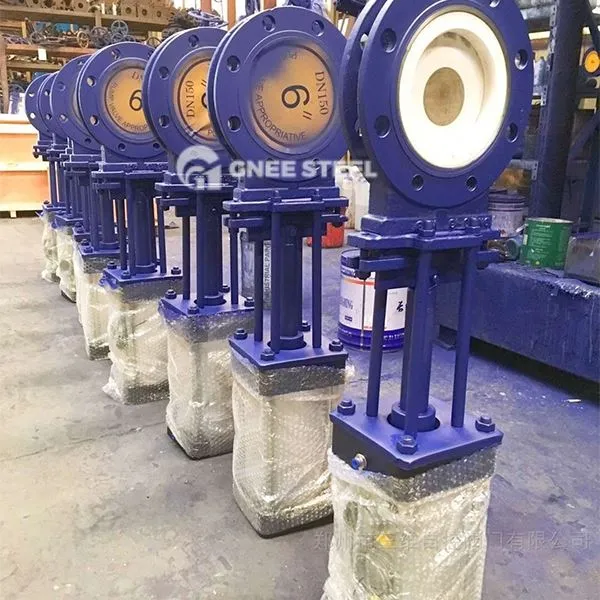

বায়ুসংক্রান্ত গেট ভালভ
- প্রয়োগযোগ্য:
এনার্জি শিল্প
ইন্ডাস্ট্রিয়াল সিস্টেমস: সিমেন্ট প্লান্টে ধূলিকণা নিয়ন্ত্রণ, নিকাশী ট্রিটমেন্ট প্ল্যান্টগুলিতে স্লারি কাট অফ।
Ec স্পেশাল ওয়ার্কিং শর্তাদি : জ্বলনযোগ্য এবং বিস্ফোরক পরিবেশগুলির জন্য বিস্ফোরণ-প্রমাণ শংসাপত্রের প্রয়োজন (যেমন এটিএক্স স্ট্যান্ডার্ড)।
নির্বাচনের জন্য কী পয়েন্ট::
Med মিডিয়াম বৈশিষ্ট্য : মাঝারি কণাযুক্ত কণাগুলির জন্য, হার্ড সিলগুলি (টুংস্টেন কার্বাইড/সিরামিক) চয়ন করুন এবং পরিষ্কার তরলগুলির জন্য, পিটিএফই নরম সিলগুলি চয়ন করুন।
-প্রেসার লেভেল : উচ্চ-চাপের অবস্থার জন্য (1.6 এমপিএর চেয়ে বেশি বা সমান), জোর করে সীলগুলি পছন্দ করা হয় এবং নিম্নচাপের জন্য স্ব-সিলিং কাঠামো নির্বাচন করা যেতে পারে।
Rive ড্রাইভ কনফিগারেশন : উচ্চ-ফ্রিকোয়েন্সি অপারেশনের জন্য, বায়ুসংক্রান্ত ডাবল-অভিনয় অ্যাকিউটিউটরগুলির পরামর্শ দেওয়া হয়, যা দ্রুত খোলার এবং বন্ধকে সমর্থন করে (3 সেকেন্ডের চেয়ে কম বা সমান)।
