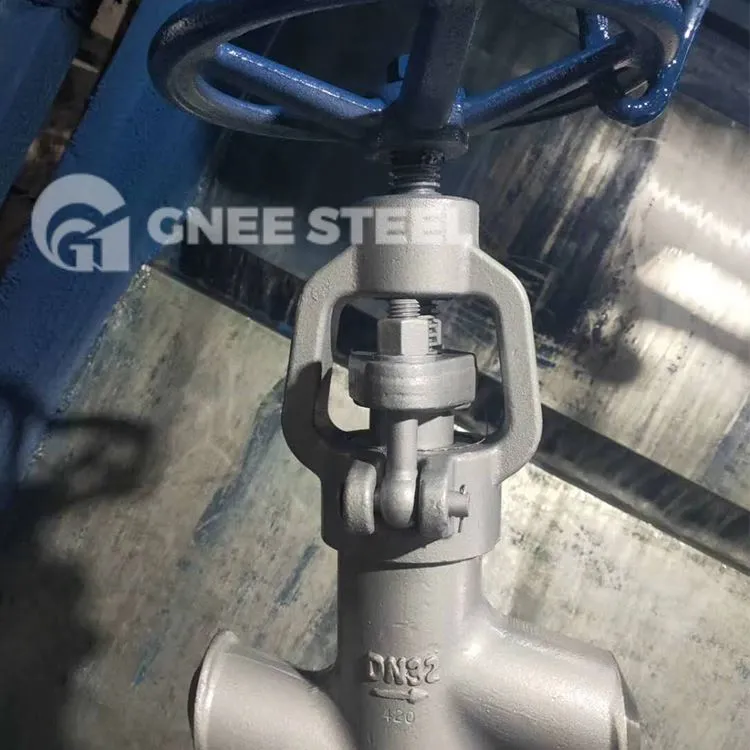

উচ্চ চাপ গ্লোব ভালভ

উচ্চ চাপ গ্লোব ভালভ খোলা, ভালভ ফ্ল্যাপ খোলার উচ্চতা, 25% ~ 30% এর নামমাত্র ব্যাসের জন্য, প্রবাহ সর্বাধিক পৌঁছেছে, যে ভালভ সম্পূর্ণরূপে খোলা অবস্থানে পৌঁছেছে। তাই গ্লোব ভালভের সম্পূর্ণ খোলা অবস্থান, ভালভ ফ্ল্যাপ স্ট্রোক দ্বারা নির্ধারিত হওয়া উচিত

স্পেসিফিকেশন

প্রেসার সিল বনেট
আকার পরিসীমা: NPS 2 থেকে NPS 24
ক্লাস রেঞ্জ: 900LB থেকে 2500LB
ডিজাইন STD.: API600/ ASME B16.34

প্রযুক্তিগত তথ্য

উপাদান:

16 Mo 3 , 1.5415 - 530 ডিগ্রি

13 CrMo 4-5 , 1.7335 - 550 ডিগ্রি

10 CrMo 9-10 , 1.7380 - 580 ডিগ্রি

15 NiCuMoNb 5 , 1.6368 - 450 ডিগ্রি

X 10 CrMoVNb 9-1, , 1.4903 - 650 ডিগ্রি

X 10 CrMoVNb 9-2, , 1.4901 - 650 ডিগ্রি

আকৃতি:

উচ্চ চাপ গ্লোব ভালভ এসিসি. ওয়েল্ডিং শেষ সহ সিরিজ বুকলেট 7641.1

নামমাত্র আকার:

DN10 - DN65

নামমাত্র চাপ:

PN320 - PN500

বিকল্প:

ঐচ্ছিক সংস্করণ সম্ভব.

উচ্চ তাপমাত্রা এবং উচ্চ চাপ সংযোগ বিচ্ছিন্ন ভালভ গঠন বৈশিষ্ট্য

1, কোন মধ্যম ফ্ল্যাঞ্জ ক্ল্যাম্প পিন টাইপ, অভ্যন্তরীণ থ্রেড এবং কী লিঙ্ক, মিডল ফ্ল্যাঞ্জ বল্ট সংযোগ এবং অন্যান্য কাঠামোর ব্যবহার।

2, ভালভ বডি, ভালভ কভার মেশিনিং স্বয়ংক্রিয় লাইনে সম্পন্ন হয়, হালকা ওজন, প্রক্রিয়াকরণ নির্ভুলতা এবং অন্যান্য বৈশিষ্ট্য সহ।

3, ভালভ সীট, ভালভ sealing পৃষ্ঠ রঙ কোবাল্ট-ভিত্তিক কার্বাইড প্লাজমা স্প্রে ঢালাই এবং হয়ে, পরিধান-প্রতিরোধী, বিরোধী স্ক্র্যাচ কর্মক্ষমতা.

4, জারা-প্রতিরোধী nitriding চিকিত্সা দ্বারা ভালভ স্টেম পৃষ্ঠ.

5, পাইপলাইনের যেকোনো অবস্থানে ইনস্টল করা যেতে পারে

নীচে থেকে ঊর্ধ্বমুখী প্রবাহে DN80 মাঝারি থেকে কম বা সমান (ইতিবাচক প্রবাহ "উচ্চের দিকে কম")

উপরে থেকে নীচের দিকে DN100 মিডিয়া প্রবাহের চেয়ে বড় বা সমান (প্রতিপ্রবাহ "হাই ইন লো আউট")।

গ্লোব গেট ভালভ
