দরাবার-রেখাযুক্ত ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভএকটি ওয়েফার-টাইপ সংযোগ নকশা এবং একটি দ্বিগুণ-অকেন্দ্রিক কাঠামো, যা ম্যানুয়াল খোলা এবং বন্ধ করার অনুমতি দেয়। ভালভ বডি প্রাথমিকভাবে ঢালাই লোহা বা কার্বন ইস্পাত দিয়ে তৈরি, একটি তেল-প্রতিরোধী নাইট্রিল রাবার সিল দিয়ে রেখাযুক্ত, যা ঘরের তাপমাত্রায় বিভিন্ন মিডিয়ার সাথে সামঞ্জস্য প্রদান করে এবং -40 ডিগ্রি থেকে 200 ডিগ্রি তাপমাত্রার মধ্যে স্থিতিশীল কাজ করে।
সিলিং জোড়া স্টেইনলেস স্টীলকে একটি ইলাস্টিক রাবার আস্তরণের সাথে একত্রিত করে, মিডিয়া প্রবাহের দিক নির্বিশেষে দ্বিমুখী সিলিং সমর্থন করে, যখন প্রজাপতি প্লেট ফ্রেম কাঠামো প্রবাহ প্রতিরোধকে হ্রাস করে। ভালভ বডি পৃষ্ঠ উন্নত জারা প্রতিরোধের জন্য একটি বেকড এনামেল ফিনিস দিয়ে চিকিত্সা করা হয়, এবং সামগ্রিক গঠনটি কম্প্যাক্ট, স্ট্যান্ডার্ড পাইপলাইন ইনস্টলেশনের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া যায়।
GNEE গ্রুপ হল চীনে একটি শীর্ষস্থানীয় ওয়ান স্টপ ভালভ সরবরাহকারী, যা আপনাকে নির্বাচন সমর্থন এবং কাস্টমাইজেশন পরিষেবা প্রদান করে।B2B ভালভ সমাধান - আপনার প্রয়োজনীয়তা জমা দিন!
রাবার-রেখাযুক্ত ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ প্রযুক্তিগত পরামিতি
আকার পরিসীমা: DN40~DN1200
চাপ পরিসীমা: PN6~PN16
শেষ সংযোগ: ওয়েফার
উপাদান: কাস্ট আয়রন, নমনীয় আয়রন, স্টেইনলেস স্টীল
সীল: EPDM, PTFE, NBR
ভালভ ডিজাইন: নরম সীল সহ বৈদ্যুতিক বাটারফ্লাই ভালভ
মুখোমুখি: ISO 5752, API 609
শেষ সংযোগ: ANSI B16.1, ISO 7005
পরীক্ষা ও পরিদর্শন: API 598, ISO 5208
উপযুক্ত মাধ্যম: জল, তেল, গ্যাস, হালকা রাসায়নিক
রাবার-রেখাযুক্ত ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভের বৈশিষ্ট্য:
1. এই ভালভ একটি ডবল উদ্ভট কাঠামো গ্রহণ করে, এটি বন্ধ হওয়ার সাথে সাথে একটি শক্ত সিল প্রদান করে, নির্ভরযোগ্য সিলিং কার্যকারিতা নিশ্চিত করে।
2. সিলিং পেয়ারটি স্টেইনলেস স্টীল এবং নাইট্রিল তেল-প্রতিরোধী রাবার দিয়ে তৈরি, যা দীর্ঘ পরিষেবা জীবন প্রদান করে৷
3. রাবার সিলিং রিংটি ভালভ বডি বা বাটারফ্লাই প্লেটে অবস্থিত হতে পারে, বিভিন্ন মিডিয়ার জন্য উপযুক্ত, ব্যবহারকারীদের উপযুক্ত পদ্ধতি বেছে নেওয়ার অনুমতি দেয়।
4. প্রজাপতি প্লেট একটি ফ্রেম গঠন ব্যবহার করে, উচ্চ শক্তি প্রদান করে, একটি বড় প্রবাহ এলাকা, এবং কম প্রবাহ প্রতিরোধের.
5. সামগ্রিকভাবে আঁকা ফিনিস কার্যকরভাবে জারা প্রতিরোধ করে, এবং কেবল ভালভ সিটের সিলিং উপাদান পরিবর্তন করে, এটি বিভিন্ন মিডিয়ার সাথে ব্যবহার করা যেতে পারে।
6. এই ভালভের একটি দ্বিমুখী সিলিং ফাংশন রয়েছে এবং এর ইনস্টলেশন মিডিয়া প্রবাহ বা স্থানিক অবস্থানের দিক দ্বারা প্রভাবিত হয় না; এটা যে কোন দিকে ইনস্টল করা যেতে পারে.
7. এই ভালভটির একটি অনন্য কাঠামো রয়েছে, এটি পরিচালনায় নমনীয়, শ্রম-সঞ্চয়কারী এবং সুবিধাজনক৷
রাবারের প্রধান খুচরা যন্ত্রাংশ বিল-রেখাযুক্ত ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ সামগ্রী
| সিরিয়াল নং | অংশের নাম | ধূসর কাস্ট আয়রন (Z) | কার্বন ইস্পাত (C) | স্টেইনলেস স্টীল (P) | SS316 (R) | নিম্ন কার্বন SS (PL) | নিম্ন কার্বন SS (RL) |
|---|---|---|---|---|---|---|---|
| 1 | আপার এবং লোয়ার বডি | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | ডিস্ক | WCB | 35 (ইস্পাত) | CF8 | CF8M | CF3 | CF3M |
| 3 | বাটারফ্লাই প্লেট | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 4 | আস্তরণের স্তর / আসন | PTFE(F4), PCTFE(F3), FEP(F46), PFA (F4), PO (Polyolefin) | |||||
| 5 | ও-রিং | এফপিএম (ভিটন) | |||||
| 6 | বসন্ত বিভাগ (সীলমোহর) | সিলিকন রাবার (Si) | |||||
| 7 | ব্লকে সামঞ্জস্য | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 | 1Cr18Ni9Ti |
| 8 | বোল্ট | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | বাদাম | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | হ্যান্ডেল | ZL101 (হ্যান্ডেল কম্বিনেশন সহ কাস্ট অ্যালুমিনিয়াম) | |||||
রাবার-রেখাযুক্ত ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ স্পেসিফিকেশন প্যারামিটার
| মডেল | টাইপ | কাঠামোগত বিবরণ |
|---|---|---|
| DA71F46 | সম্পূর্ণ আস্তরণের প্রকার | পুরো শরীরের আস্তরণ, ডিস্ক পূর্ণ আস্তরণ, ডিস্ক এবং ডিস্ক শ্যাফ্ট এক টুকরোতে একত্রিত |
| DA71F4 | সম্পূর্ণ আস্তরণের প্রকার | পুরো শরীরের আস্তরণের, ডিস্ক পূর্ণ আস্তরণের, ডিস্ক এবং ডিস্ক খাদ একত্রিত |
| DA71F/P | সেমি-লাইনিং (P-টাইপ) | পুরো শরীরের আস্তরণ, স্টেইনলেস স্টীল ডিস্ক (রেখাযুক্ত নয়), ডিস্ক এবং ডিস্ক শ্যাফ্ট একত্রিত |
রাবার-রেখাযুক্ত ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ আঁকা
রাবার-রেখাযুক্ত ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ প্রধান সংযোগের মাত্রা এবং ওজন
| DN (মিমি) | NPS (ইঞ্চি) | L | D | D1 | D2 | F | B | Z–⌀d | D0 | H | ওজন (কেজি) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN0.6MPa | |||||||||||
| 40 | 1 1/2 | 33 | 130 | 100 | 80 | 3 | 16 | 4–⌀14 | 160 | 140 | 2.5 |
| 50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4–⌀14 | 200 | 145 | 3.5 |
| 65 | 2 1/2 | 46 | 160 | 130 | 110 | 3 | 16 | 4–⌀14 | 250 | 155 | 4.5 |
| 80 | 3 | 46 | 185 | 150 | 125 | 3 | 18 | 4–⌀18 | 250 | 165 | 6 |
| 100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4–⌀18 | 250 | 180 | 7.5 |
| 125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8–⌀18 | 300 | 203 | 11 |
| 150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8–⌀18 | 300 | 225 | 16 |
| 200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8–⌀18 | 200* | 275 | 48 |
| 250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12–⌀23 | 200* | 315 | 60 |
| 300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12–⌀23 | 240* | 348 | 75 |
| 350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12–⌀23 | 240* | 415 | 82 |
| 400 | 16 | 102 | 535 | 495 | 462 | 4 | 28 | 16–⌀23 | 280* | 460 | 123 |
| 450 | 18 | 114 | 590 | 550 | 518 | 4 | 28 | 16–⌀23 | 320* | 500 | 150 |
| 500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 20–⌀23 | 360* | 530 | 180 |
| 600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20–⌀25 | 320* | 670 | 250 |
| 700 | 28 | 165 | 860 | 810 | 775 | 5 | 32 | 24–⌀25 | 360* | 755 | 315 |
| 800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24–⌀30 | 360* | 805 | 385 |
| 900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24–⌀30 | 380* | 995 | 420 |
| 1000 | 40 | 216 | 1175 | 1120 | 1080 | 5 | 36 | 28–⌀30 | 400* | 1170 | 620 |
| 1200 | 48 | 254 | 1400 | 1340 | 1295 | 5 | 40 | 32–⌀34 | 400* | 1295 | 788 |
রাবার-রেখাযুক্ত ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ অ্যাপ্লিকেশন
রাসায়নিক শিল্প
ক্ষয়কারী তরল পরিবহন: ক্ষয় রোধ করতে পাইপলাইনে সালফিউরিক অ্যাসিড এবং হাইড্রোক্লোরিক অ্যাসিডের মতো শক্তিশালী অ্যাসিডের প্রবাহের হার নিয়ন্ত্রণ করে।
প্রতিক্রিয়া ইউনিট নিয়ন্ত্রণ: স্থিতিশীল প্রতিক্রিয়া প্রক্রিয়া নিশ্চিত করতে প্রতিক্রিয়া জাহাজে ফিড এবং স্রাব পাইপলাইনের প্রবাহ হার নিয়ন্ত্রণ করে।
জল চিকিত্সা শিল্প
শহুরে জল সরবরাহ নেটওয়ার্ক: বিভিন্ন এলাকার জলের চাহিদা মেটাতে প্রধান জল সরবরাহ পাইপলাইনের প্রবাহের হার নিয়ন্ত্রণ করে।
বর্জ্য জল চিকিত্সা: পলি এবং পরিস্রাবণের মতো প্রক্রিয়াগুলির সাথে খাপ খাইয়ে নেওয়ার জন্য বর্জ্য জল এবং স্লাজের প্রবাহের হারকে বিচ্ছিন্ন করে এবং নিয়ন্ত্রণ করে।
পাওয়ার ইন্ডাস্ট্রি
কুলিং সার্কুলেটিং ওয়াটার সিস্টেম: কার্যকর সরঞ্জাম শীতল নিশ্চিত করতে তাপবিদ্যুৎ কেন্দ্র এবং পারমাণবিক বিদ্যুৎ কেন্দ্রগুলিতে শীতল জলের প্রবাহের হার নিয়ন্ত্রণ করে।
ডিসালফারাইজেশন এবং ডেনিট্রিফিকেশন ইউনিট: দূষণকারী নির্গমন কমাতে চুনাপাথর স্লারি এবং জিপসাম স্লারির মতো ক্ষয়কারী মিডিয়া পরিবহন করে।
খাদ্য ও ফার্মাসিউটিক্যাল শিল্প
খাদ্য-গ্রেড তরল পরিবহন: জুস, দুধ ইত্যাদির প্রবাহের হার নিয়ন্ত্রণ করে, তাদের অ-বিষাক্ত এবং অ্যান্টিব্যাকটেরিয়াল বৈশিষ্ট্যের কারণে খাদ্য নিরাপত্তা নিশ্চিত করে।
ফার্মাসিউটিক্যাল প্রোডাকশন পাইপলাইন: ক্রস-দূষণ রোধ করতে ফার্মাসিউটিক্যাল সলিউশন এবং ক্ষয়কারী দ্রাবক পরিবহন করে।
সামুদ্রিক এবং জাহাজ নির্মাণ শিল্প
সামুদ্রিক জলের কুলিং সিস্টেম: কার্যকর শীতল প্রদানের জন্য জাহাজের ইঞ্জিন এবং এয়ার কন্ডিশনার সিস্টেমে সমুদ্রের জল প্রবাহের হার নিয়ন্ত্রণ করে।
ব্যালাস্ট ওয়াটার সিস্টেম: জাহাজের স্থিতিশীলতা এবং খসড়া বজায় রাখতে ব্যালাস্ট জলের ইনজেকশন এবং স্রাব নিয়ন্ত্রণ করে।

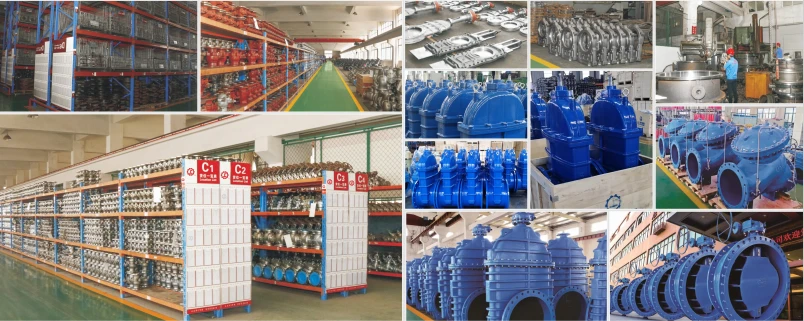

রাবার-রেখাযুক্ত ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ কারখানা
