শিল্প উত্পাদন, নগর জল সরবরাহ এবং নিকাশী এবং শক্তি সংক্রমণ হিসাবে অনেক ক্ষেত্রে, ভালভ এবং পাইপলাইনগুলির যুক্তিসঙ্গত মিল এবং নির্বাচন গুরুত্বপূর্ণ। বৈজ্ঞানিক নির্বাচন কেবল সিস্টেমের স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করতে এবং দক্ষতা উন্নত করতে পারে না, তবে রক্ষণাবেক্ষণের ব্যয় এবং সুরক্ষা ঝুঁকিও হ্রাস করতে পারে।
আমরা একাধিক মাত্রা থেকে ভালভ এবং পাইপলাইনগুলির ম্যাচিং এবং নির্বাচনের মূল পয়েন্টগুলি বিশদভাবে বর্ণনা করি এবং নির্দিষ্ট মডেলের সাথে একত্রে কেস বিশ্লেষণ পরিচালনা করি।
মূল নির্বাচনের কারণগুলির বিশ্লেষণ
- বেসিক পাইপলাইন পরামিতিগুলির অভিযোজন
1। ভালভের নামমাত্র ব্যাস (ডিএন) এর সাথে মিলে নামমাত্র ব্যাসকে তরলটির মসৃণ প্রবাহ নিশ্চিত করতে পাইপলাইনের অভ্যন্তরীণ ব্যাসের সাথে কঠোরভাবে মিল থাকতে হবে। সাধারণ স্পেসিফিকেশনগুলি ডিএন 15 (1/2 ইঞ্চি সম্পর্কিত) থেকে ডিএন 2000 পর্যন্ত রয়েছে।
উদাহরণস্বরূপ, জল সরবরাহ এবং নিকাশী সিস্টেম তৈরিতে সাধারণত ব্যবহৃত ডিএন 50 পাইপ গেট ভালভ মডেল জেড 41 এইচ - 16 সি - ডিএন 50 এর সাথে মেলে। এই মডেলটিতে, "জেড" গেট ভালভের প্রতিনিধিত্ব করে, "41" ফ্ল্যাঞ্জ সংযোগ, উত্থিত স্টেম ওয়েজ-টাইপ একক গেট, "এইচ" হ'ল সিলিং পৃষ্ঠের উপাদান (সিআর 13 সিরিজ স্টেইনলেস স্টিল), "16" 1.6 এমপিএর নামমাত্র চাপকে বোঝায় এবং "সি" ইঙ্গিত দেয় যে ভালভ বডি উপাদান কার্বন ইস্পাত।
2। চাপ স্তরটি পাইপলাইন ওয়ার্কিং প্রেসার অনুযায়ী নির্বাচিত ভালভ চাপ স্তর (পিএন) এর সাথে মিলে যায় এবং 1.1 - 1.5 সময়ের একটি সুরক্ষা ফ্যাক্টর সংরক্ষণ করা দরকার।
উদাহরণস্বরূপ, প্রাকৃতিক গ্যাস ট্রান্সমিশন পাইপলাইনের কাজের চাপ 4.0 এমপিএ, এবং একটি পিএন 6.3 বা পিএন 10 ভালভ নির্বাচন করা উচিত।
উদাহরণস্বরূপ, বল ভালভ মডেল Q347F - 16} পি - ডিএন 100, "কিউ" বল ভালভের প্রতিনিধিত্ব করে, "347" ওয়ার্ম গিয়ার ড্রাইভ, ফ্ল্যাঞ্জ সংযোগ, স্থির বল কাঠামো, "এফ" ফ্লোরোপ্লাস্টিক সিল, "16" এর স্টেটকে 1 টি স্টেটকে নির্দেশ করে, "পি" এর স্টেটকে স্টেটকে চিহ্নিত করে।
3। উপাদানগত সামঞ্জস্যতা পাইপ এবং ভালভের উপকরণগুলি অবশ্যই মাঝারি ক্ষয়ক্ষতি, তাপমাত্রা ইত্যাদির প্রয়োজনীয়তাগুলি পূরণ করতে হবে উদাহরণস্বরূপ, খাদ্য-গ্রেড স্টেইনলেস স্টিল পাইপ (SOS304) COS304 ভালভের সাথে মিলে যাওয়া উচিত। সমুদ্রের জলীয় ডেসালিনেশন সিস্টেমগুলিতে টাইটানিয়াম অ্যালো পাইপগুলি টাইটানিয়াম অ্যালো প্রজাপতি ভালভগুলি ব্যবহার করতে হবে, যেমন D371Ti - 10 -} dn300, "ডি" প্রজাপতি ভালভকে উপস্থাপন করে, "371" ওয়েফার-টাইপ, "টিআইআই" টিআইআই প্রতিনিধিত্ব করে "টিআইআই" টিআইআই "টিআইআই" টিআইআই "টিআইআই" টিআইওয়াই "টিআইআই" টিআইআই "টিআইআই" টিআইআই "টিআইআই" টিআইআই "টিআইআই" টিআইআইএস "টিআইআইএস" টিআইআইএস "টিআইআই উপস্থাপন করে" টিআইআই। 1.0 এমপিএ।
- তরল সম্পত্তি অভিযোজন
1। মাঝারি ধরণের অভিযোজন ক্ষয়কারী মিডিয়া: ঘনীভূত সালফিউরিক অ্যাসিড এবং হাইড্রোক্লোরিক অ্যাসিডের মতো অত্যন্ত ক্ষয়কারী তরলগুলির জন্য, ফ্লুরিন-রেখাযুক্ত ভালভগুলি নির্বাচন করা দরকার। উদাহরণস্বরূপ, ফ্লুরিন -রেখাযুক্ত স্টপ ভালভ মডেল J41f 46 - 16 C - DN80, "F46" পলিফারফ্লুওরোথিলিন প্রোপিলিন (এফইপি) আস্তরণের প্রতিনিধিত্ব করে, যা বিভিন্ন ধরণের শক্তিশালী অ্যাসিড এবং ক্ষারকে প্রতিরোধ করতে পারে। জ্বলনযোগ্য এবং বিস্ফোরক মিডিয়া: ফায়ারপ্রুফ ভালভগুলি তেল, প্রাকৃতিক গ্যাস এবং অন্যান্য মিডিয়াগুলির জন্য যেমন ফায়ারপ্রুফ গেট ভালভ জেড 41 এফ -25 সি (ফায়ারপ্রুফ ডিজাইন এপিআই 607 স্ট্যান্ডার্ডের সাথে সম্মতি জানায়) প্রয়োজন, তা নিশ্চিত করার জন্য যে সিলিং কাঠামোটি এখনও আগুনের ঘটনায় মাঝারি ফুটো রোধ করতে পারে তা নিশ্চিত করার জন্য।
কণা/স্লারি মিডিয়া: ছুরি গেট ভালভগুলি স্লারি এবং কাদা পরিবহনের জন্য উপযুক্ত, যেমন এসডিজেড 673x-10-DN200, "এসডিজেড" এর অর্থ ম্যানুয়াল ছুরি গেট ভালভ, "673" একটি ওয়েফার-টাইপ, ওয়ার্ম গিয়ার ড্রাইভ, সমান্তরাল ডাবল গেট কাঠামো, এবং "এক্স" একটি রাবারের সিল, যা স্টেটগুলি প্রতিরোধ করতে পারে।
2। তাপমাত্রা অভিযোজন কম তাপমাত্রার শর্ত: কম তাপমাত্রা মিডিয়া যেমন তরল অক্সিজেন এবং তরল নাইট্রোজেনের জন্য কম তাপমাত্রার ভালভের প্রয়োজন হয়, যেমন কম তাপমাত্রার বল ভালভ Q41F-40p-LCB, ভালভ বডিটি নিম্ন তাপমাত্রা কার্বন ইস্পাত (এলসিবি) দিয়ে তৈরি হয় এবং -46 ডিগ্রির পরিবেশে কাজ করতে পারে।
উচ্চ তাপমাত্রার শর্ত: উচ্চ তাপমাত্রার গেট ভালভগুলি স্টিম পাইপলাইনগুলির জন্য উপযুক্ত (350 ডিগ্রির উপরে), যেমন জেড 41 এইচ -40 আই-ডিএন 150, ভালভ বডি ক্রোম-মলিবডেনাম অ্যালো স্টিল (আই) দিয়ে তৈরি, সিলিং পৃষ্ঠটি শক্ত খাদ দিয়ে ঝালাই করা হয় এবং উচ্চ তাপমাত্রা প্রতিরোধের 550 ডিগ্রি পৌঁছায়।
3। সান্দ্রতা অভিযোজন উচ্চ সান্দ্রতা মাধ্যম: বল ভালভ বা প্লাগ ভালভগুলি ডামাল এবং ভারী তেল পরিবহনের জন্য পছন্দ করা হয়, যেমন Q947F-25-DN200 বৈদ্যুতিন ভি-টাইপ বল ভালভ, "ভি"-আকারের কাটা বলটি শিয়ার ক্ষমতা এবং তরল প্রতিরোধের হ্রাস করতে পারে।
লো সান্দ্রতা মাধ্যম: জল, বায়ু এবং অন্যান্য মিডিয়াগুলির ভালভ প্রবাহ প্রতিরোধের জন্য কম প্রয়োজনীয়তা রয়েছে এবং প্রজাপতি ভালভগুলি নির্বাচন করা যেতে পারে, যেমন D941X-10-DN500 বৈদ্যুতিন নরম সিল প্রজাপতি ভালভ, যার একটি সাধারণ কাঠামো এবং শক্তিশালী প্রবাহ ক্ষমতা রয়েছে।
- কার্যকরী প্রয়োজনীয়তা অভিযোজন
1। কাট-অফ ফাংশন গেট ভালভ: সম্পূর্ণ খোলার এবং পূর্ণ সমাপ্তির শর্তগুলির জন্য উপযুক্ত, যেমন জেড 41 এইচ -16 সি, যা প্রায়শই নলের জলের পাইপলাইনগুলিতে ভাল সিলিং এবং ছোট প্রবাহ প্রতিরোধের সাথে ব্যবহৃত হয়, তবে ধীর খোলার এবং বন্ধের গতি।

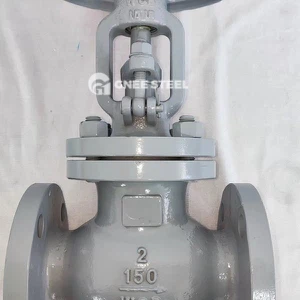

ভালভ স্টপ ভালভ: সিলিং পারফরম্যান্স গেট ভালভের চেয়ে ভাল, তবে নিয়ন্ত্রক কর্মক্ষমতা দুর্বল। উদাহরণস্বরূপ, জে 41 এইচ -25 বাষ্প পাইপলাইনগুলির জন্য উপযুক্ত। ভালভ ডিস্ক এবং ভালভ আসনের মধ্যে ফাঁক পরিবর্তন করে প্রবাহের হার কেটে বা সামঞ্জস্য করা হয়।
2। ফাংশন নিয়ন্ত্রণকারী ভালভ: প্রবাহের হারকে সঠিকভাবে নিয়ন্ত্রণ করুন, যেমন বায়ুসংক্রান্ত ডায়াফ্রাম নিয়ন্ত্রণ ভালভ (মডেল জেডজেএইচএম -16 কে), যা সংকেত চাপ অনুযায়ী খোলার সামঞ্জস্য করতে পারে এবং রাসায়নিক চুল্লি ফিড নিয়ন্ত্রণে ব্যাপকভাবে ব্যবহৃত হয়।
বাটারফ্লাই ভালভ: ভালভ প্লেট যেমন D371X-10 এর ঘোরানো দ্বারা প্রবাহের হার নিয়ন্ত্রণ করুন, যা প্রায়শই বড় ব্যাসের জলের পাইপলাইনের মোটামুটি প্রবাহ সামঞ্জস্যের জন্য ব্যবহৃত হয়।
3। চেক ফাংশন সুইং চেক ভালভ: এইচ 44 এইচ -16 সি অনুভূমিক পাইপলাইনগুলির জন্য উপযুক্ত। ভালভ ডিস্কটি অক্ষের চারপাশে ঘোরে। তরলটি যখন প্রবাহিত হয় এবং যখন তরলটি পিছন দিকে প্রবাহিত হয় তখন এটি খোলে এবং মহাকর্ষ দ্বারা বন্ধ হয়ে যায়। এটি প্রায়শই জল পাম্প আউটলেটগুলির জন্য ব্যবহৃত হয়।
লিফট চেক ভালভ: এইচ 41 এইচ -25 এর ভাল সিলিং পারফরম্যান্স রয়েছে এবং এটি ছোট ব্যাসের পাইপলাইনগুলির জন্য উপযুক্ত। মিডিয়ামটি পিছনে প্রবাহিত হতে বাধা দেওয়ার জন্য ভালভ ডিস্কটি উঠে উল্লম্ব দিকের দিকে পড়ে।
- ইনস্টলেশন এবং অপারেশন অভিযোজন
1। স্পেস সীমাবদ্ধতা কমপ্যাক্ট ডিজাইন: ওয়েফার-টাইপ প্রজাপতি ভালভ (যেমন ডি 71x-10) বা বল ভালভ (যেমন Q71F-16) অতিরিক্ত ফ্ল্যাঞ্জ স্পেসের প্রয়োজন ছাড়াই সরু স্থানগুলিতে ব্যবহৃত হয়।
দীর্ঘ অক্ষ এক্সটেনশন: বর্ধিত স্টেম গেট ভালভগুলি (যেমন জেড 41 টি -10-জেজি) ভূগর্ভস্থ পাইপলাইনগুলির জন্য ব্যবহার করা যেতে পারে এবং ভালভ স্টেম প্রসারিত করে গ্রাউন্ড অপারেশন অর্জন করা যেতে পারে।
2। অপারেশন পদ্ধতি ম্যানুয়াল অপারেশন: হ্যান্ডেল ভালভগুলি ছোট পাইপলাইনগুলির জন্য ব্যবহৃত হয়, যেমন জে 11 ডাব্লু -16 টি ম্যানুয়াল স্টপ ভালভ, যা পরিচালনা করা সহজ তবে ঘন ঘন খোলার এবং বন্ধের জন্য উপযুক্ত নয়।
বৈদ্যুতিক অপারেশন: বৈদ্যুতিন ভালভগুলি বড় পাইপলাইন বা রিমোট কন্ট্রোল পরিস্থিতিগুলির জন্য ব্যবহৃত হয়, যেমন জেড 941H-25-DN300 বৈদ্যুতিন গেট ভালভ, বৈদ্যুতিন অ্যাকিউটেটর দিয়ে সজ্জিত এবং পিএলসি রিমোট কন্ট্রোল সমর্থন করে।
বায়ুসংক্রান্ত অপারেশন: বায়ুসংক্রান্ত ভালভগুলি জ্বলনযোগ্য এবং বিস্ফোরক পরিবেশের জন্য যেমন Q641F-16C-DN200 বায়ুসংক্রান্ত বল ভালভগুলির জন্য সুপারিশ করা হয়, যা সংকুচিত বায়ু দ্বারা চালিত এবং উচ্চ সুরক্ষা রয়েছে।
- বিশেষ কাজের শর্তাদি প্রয়োজনীয়তা
1। ফায়ারপ্রুফ ডিজাইন পেট্রোকেমিক্যাল শিল্পকে এপিআই 607 বা আইএসও 10497 ফায়ারপ্রুফ স্ট্যান্ডার্ডগুলি পূরণ করতে হবে, যেমন ফায়ারপ্রুফ প্রজাপতি ভালভ ডি 343 এইচ -25 সি, যা আগুনের সময় সিলিং বজায় রাখতে ধাতব সিল + গ্রাফাইট সংমিশ্রিত গ্যাসকেট ব্যবহার করে।
২। অ্যান্টি-স্ট্যাটিক ডিজাইনের পাইপলাইনগুলি যেগুলি জ্বলনযোগ্য এবং বিস্ফোরক গ্যাসগুলি পরিবহন করে (যেমন তরল গ্যাস) এন্টি-স্ট্যাটিক ভালভগুলি যেমন Q41f-16p-as, যা ভালভ স্টেম এবং বলের মধ্যে পরিবাহী বসন্তের মাধ্যমে স্থিতিশীল বিদ্যুৎ পরিচালনা করে, যেমন স্পার্কস প্রতিরোধের জন্য ব্যবহার করা উচিত।
3। পরিধান-প্রতিরোধী ডিজাইন স্লারি পাইপলাইনগুলি সিরামিক পরিধান-প্রতিরোধী ভালভ ব্যবহার করে, যেমন ইউ 41 টিসি -10-ডিএন 150 সিরামিক স্টপ ভালভ, ভালভ সিট এবং ভালভ ডিস্কের জন্য ব্যবহৃত অ্যালুমিনা সিরামিকগুলি সহ, যা পরিধানের প্রতিরোধের জীবনকে 5-10 বার বাড়িয়ে তোলে।
সাধারণ অ্যাপ্লিকেশন দৃশ্যের নির্বাচনের ক্ষেত্রে
- নগর জল সরবরাহ এবং নিকাশী ব্যবস্থা একটি পৌরসভার জল সরবরাহ প্রকল্প, মূল পাইপটি ডিএন 800, কাজের চাপ 0.8 এমপিএ এবং মাধ্যমটি জল পান করছে। নির্বাচন প্রকল্পটি নিম্নরূপ:
1। ভালভের ধরণ: নরম-সিলযুক্ত গেট ভালভ (জেড 45 এক্স - 10 - ডিএন 800), রাবার সিল, জল ফুটো প্রতিরোধ করুন, পানীয় জলের স্বাস্থ্যবিধি মান পূরণ করুন।
2। অপারেশন মোড: বৈদ্যুতিন + ম্যানুয়াল ডুয়াল ড্রাইভ, বৈদ্যুতিন অ্যাকিউউটর রিমোট কন্ট্রোল উপলব্ধি করে এবং বিদ্যুৎ বিভ্রাটের সময় জরুরি অপারেশনের জন্য ম্যানুয়াল ডিভাইস ব্যবহৃত হয়।
3। উপাদান: দীর্ঘমেয়াদী জারা প্রতিরোধের বিষয়টি নিশ্চিত করার জন্য ভালভ বডি নমনীয় আয়রন (কিউটি 450), ভালভ স্টেম স্টেইনলেস স্টিল (2 সিআর 13)।
- পেট্রোকেমিক্যাল প্ল্যান্ট একটি শোধনাগারে একটি ভারী তেল পাইপলাইন, ডিএন 300, ওয়ার্কিং প্রেসার 2.5 এমপিএ, মাঝারি তাপমাত্রা 280 ডিগ্রি, এতে অল্প পরিমাণে কণা অমেধ্য থাকে।
নির্বাচন প্রকল্প:
1। ভালভ প্রকার: বৈদ্যুতিক ভি-টাইপ বল ভালভ (Q947F - 25 -} Dn300), ভি-আকৃতির কাটা বলটি সান্দ্র মিডিয়া কাটাতে পারে, পরিধান-প্রতিরোধী কার্বাইড সিলিং পৃষ্ঠকে কাটাতে পারে।
2। অপারেশন মোড: বিস্ফোরণ-প্রমাণ বৈদ্যুতিন অ্যাকিউউটর, সুরক্ষা স্তরের আইপি 67, পেট্রোকেমিক্যাল বিস্ফোরণ-প্রমাণ প্রয়োজনীয়তাগুলি পূরণ করুন।
3। উপাদান: ভালভ বডি কাস্ট ইস্পাত (ডাব্লুসিবি), বল সার্ফেসিং টুংস্টেন কার্বাইড, উচ্চ তাপমাত্রা এবং ঘর্ষণ প্রতিরোধের।
- প্রাকৃতিক গ্যাস দীর্ঘ -দূরত্বের পাইপলাইন একটি প্রাকৃতিক গ্যাস পাইপলাইন প্রকল্প, ডিএন 1200, ডিজাইন চাপ 10 এমপিএ, মাঝারি তাপমাত্রা -20 ডিগ্রি ~ 60 ডিগ্রি।
নির্বাচন পরিকল্পনা:
1। ভালভ প্রকার: সম্পূর্ণ ঝালাই বল ভালভ (Q61F - 100 -} DN1200), সামগ্রিক ld ালাই কাঠামোর কোনও ফুটো ঝুঁকি নেই, এবং ASME B16.34 স্ট্যান্ডার্ডের সাথে সম্মতি জানায়।
2। অপারেশন মোড: হাইড্রোলিক ড্রাইভ, রিমোট কন্ট্রোল সিস্টেমের সাথে সজ্জিত, প্রতিক্রিয়া সময়<15 seconds.
3। উপাদান: ভালভ বডি সালফার-প্রতিরোধী কার্বন ইস্পাত (এল 360 কিউএস), সিলিং পৃষ্ঠের নিকেল-ভিত্তিক খাদ, হাইড্রোজেন সালফাইড জারা প্রতিরোধের প্রয়োজনীয়তা পূরণ করে।
- হিটিং নেটওয়ার্ক সিস্টেম একটি সেন্ট্রালাইজড হিটিং প্রকল্প, ডিএন 500 স্টিম পাইপলাইন, ওয়ার্কিং প্রেসার 1.6 এমপিএ, তাপমাত্রা 300 ডিগ্রি।
নির্বাচন প্রকল্প:
1। ভালভের ধরণ: উচ্চ তাপমাত্রার প্রজাপতি ভালভ (D343H - 16 C - DN500), ত্রি -ECCentic কাঠামো, ধাতব হার্ড সীল, উচ্চ তাপমাত্রার বাষ্প স্কোরিং প্রতিরোধী।
2। অপারেশন মোড: ওয়ার্ম গিয়ার ড্রাইভ, উচ্চ তাপমাত্রার স্কাল্ডিং রোধ করতে তাপ সিঙ্ক সহ বর্ধিত ভালভ স্টেম।
3। উপাদান: ভালভ বডিকার্বন ইস্পাত(ডাব্লুসিবি), ভালভ প্লেট অ্যালো স্টিল (12 সিআরএমওভি), সিলিং পৃষ্ঠতল ক্ল্যাডিং কোবাল্ট-ভিত্তিক খাদ।
নির্বাচন ভুল বোঝাবুঝি এবং অপ্টিমাইজেশন পরামর্শ
1। মাঝারি বৈশিষ্ট্যগুলি উপেক্ষা করে সাধারণ ভুল বোঝাবুঝি: উদাহরণস্বরূপ, সমুদ্রের জল পরিবহনের জন্য সাধারণ কার্বন ইস্পাত ভালভ ব্যবহার করা দ্রুত জারা হতে পারে।
অপর্যাপ্ত চাপ স্তর: 2.0 এমপিএ ওয়ার্কিং প্রেসার পাইপলাইনগুলির জন্য পিএন 1.6 ভালভ নির্বাচন করার ফলে ফেটে যাওয়ার ঝুঁকি রয়েছে।
অনুপযুক্ত অপারেশন মোড: ঘন ঘন খোলার এবং সমাপনী পরিস্থিতিতে ম্যানুয়াল ভালভ ব্যবহার করা শ্রমের ব্যয় বাড়িয়ে তুলবে।
2। অপ্টিমাইজেশন পরামর্শগুলি একটি নির্বাচন ডাটাবেস স্থাপন করে: বিভিন্ন কাজের শর্তে ভালভ মডেল, পরামিতি এবং অ্যাপ্লিকেশন কেসগুলির সংক্ষিপ্তসার করুন।
সিমুলেশন বিশ্লেষণ প্রবর্তন করুন: নির্বাচন প্রকল্পটি অনুকূল করতে সিএফডি এর মাধ্যমে ভালভ প্রবাহ ক্ষেত্রটি অনুকরণ করুন।
নিয়মিত রক্ষণাবেক্ষণ যাচাইকরণ: ইনস্টল করা ভালভগুলিতে পারফরম্যান্স পরীক্ষা সম্পাদন করুন এবং নির্বাচনের মানদণ্ডকে অনুকূল করার জন্য প্রতিক্রিয়া সরবরাহ করুন।
ভালভ এবং পাইপলাইনগুলির ম্যাচিং নির্বাচনটি একটি নিয়মতান্ত্রিক প্রকল্প যা একাধিক কারণ যেমন তরল বৈশিষ্ট্য, কাজের শর্ত এবং ইনস্টলেশন শর্তগুলির ব্যাপক বিবেচনার প্রয়োজন। বৈজ্ঞানিক নির্বাচন এবং যুক্তিসঙ্গত প্রয়োগের মাধ্যমে, সিস্টেমের নির্ভরযোগ্যতা এবং অর্থনীতি উল্লেখযোগ্যভাবে উন্নত করা যেতে পারে, বিভিন্ন শিল্পে তরল পরিবহনের নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করে।
